2.1. Criando DBA profile

    Para isso devemos executar o comando “dba-profile add profile-id ID profile-name NAME type3 assure BW_MIN max BW_MAX”, substituindo respectivamente os campos ID, NAME, BW_MIN e BW_MAX por um número e um nome que identificam o DBA, pela banda mínima garantida para o serviço e pela banda máxima.

A imagem a seguir demonstra a utilização do comando.

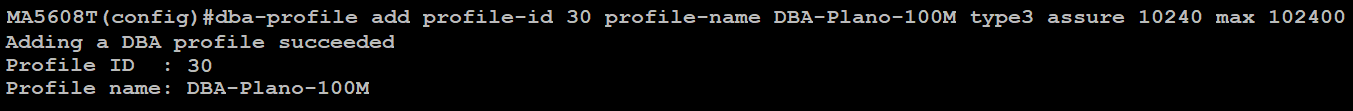

Criando o perfil de controle de banda

Comandos utilizados:

dba-profile add profile-id 30 profile-name DBA-Plano-100M type3 assure 10240 max 102400

2.2. Criando LINE profile

    Executar o comando "ont-lineprofile gpon profile-id ID profile-name NAME", substituindo os campos ID e NAME por um identificador numérico e um nome que identificam o line profile, respectivamente. Após deve ser feita a criação do T-CONT aplicando o comando "tcont ID dba-profile-name DBA-NAME", em que ID é o número que identifica o tcont e DBA-NAME é o nome identificador do DBA-profile definido anteriormente, “DBA-Plano-100M”. Depois, deve ser executado o comando “gem add ID eth tcont TCONT-ID", onde ID e TCONT-ID são os identificadores da gem port e do tcont, respectivamente, sendo o TCONT-ID o mesmo definido no comando anterior. Por fim, é necessário executar “gem mapping GEM-ADD-ID ID- mapping vlan VLAN-ID”, substituindo GEM-ADD-ID pelo ID definido no comando anterior, e o VLAN-ID por 2. Para mais detalhes basta conferir a figura a seguir.

A imagem a seguir apresenta os comandos em execução.

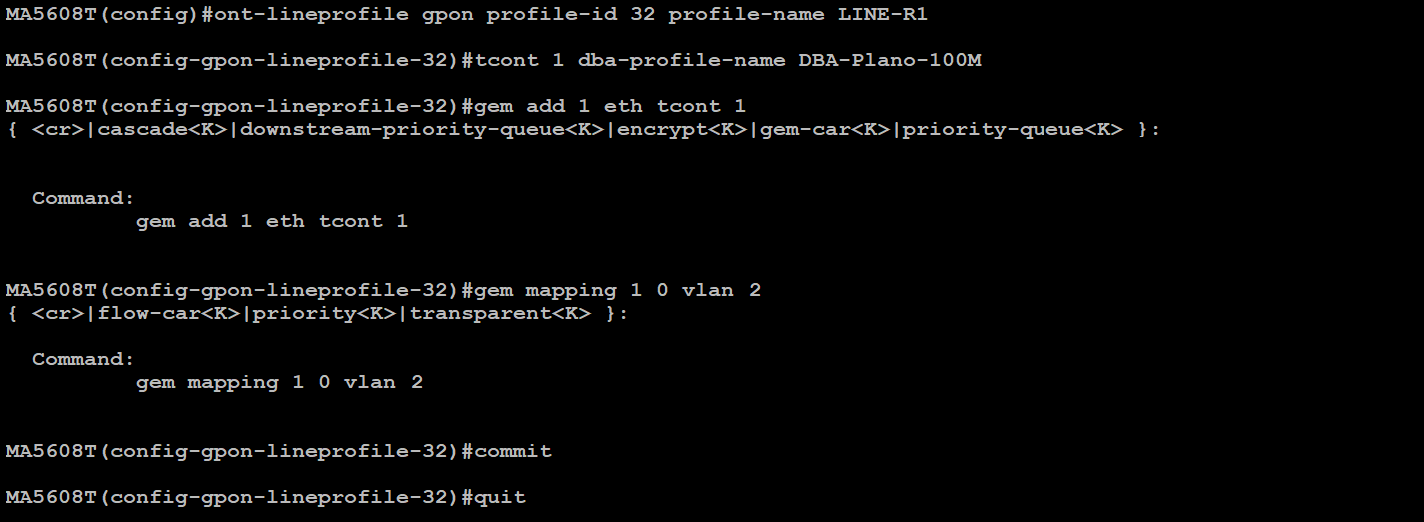

Criando o perfil ligação entre T-CONT e DBA

Comandos utilizados:

ont-lineprofile gpon profile-id 32 profile-name LINE-R1

tcont 1 dba-profile-name DBA-Plano-100M

gem add 1 eth tcont 1

gem mapping 1 0 vlan 2

commit

quit

2.3. Criando SRV profile

    Executar o comando “ont-srvprofile gpon profile-id ID profile-name NAME”, substituindo os campos ID e NAME, respectivamente, por um número e um nome que identificam o service profile. Em seguida deve ser feita a definição das portas por onde haverá tráfego da VLAN, para isso deve-ser utilizar o comando "ont port eth PORTAS", substituindo o campo PORTAS pelas portas desejadas, nesse caso 1. Depois deve ser feita a configuração das VLAN que ira trafegar, com os comandos "port vlan eth PORTAS transparent" e "port vlan iphost VLAN-ID" substituindo respectivamente PORTAS e VLAN-ID pelas portas desejadas para configuração e a vlan desejada para trafego.

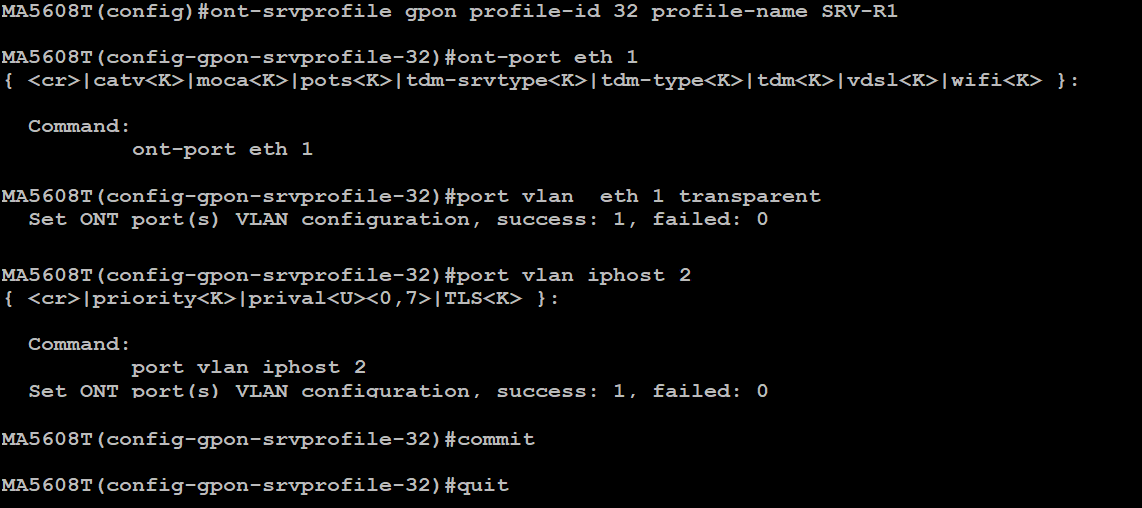

A imagem a seguir serve para visualização dos comandos.

Criando o perfil ligação entre T-CONT e DBA

Comandos utilizados:

ont-srvprofile gpon profile-id 32 profile-name SRV-R1

ont-port eth 1

port vlan eth 1 transparent

port vlan iphost 2

commit

quit

3. PROVISIONAMENTO

   Nesta seção, será executado a autorização do provisionamento da ONU. Aqui indicaremos como ativar o comando para identificar as ONTs conectadas, como realizar o provisionamento da mesma e executar também o service-port.

3.1. Identificando ONTs conectadas

    Executar o comando “interface gpon Frame-ID/Slot-ID”, sendo “0/0” o “Frame-ID/SlotID” que a ONU está conectada. Caso o comando “display ont autofind”, que é usado para visualizar em qual porta PON a ONU está conectada, esteja desativado, deve-se executar o comando “port ID ont-auto-find enable”, sendo ID a referência da porta PON onde se deseja encontrar a ONU.

A imagem a seguir demonstra a utilização do comando.

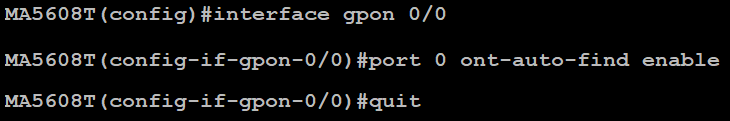

Ativando o comando "display ont autofind"

Comandos utilizados:

interface gpon 0/0

port 0 ont-auto-find enable

quit

    Após o comando "port ID ont-auto-find enable" é possível identificar as ONTs conectadas. Para isso basta executar "display ont autofind all", o comando mostrará todas as ONTs conectadas e não provisionadas nas portas PON, com isso devemos localizar o ONT-SN e o PORT-ID do equipamento.

Verifique a imagem a seguir para compreender os passos.

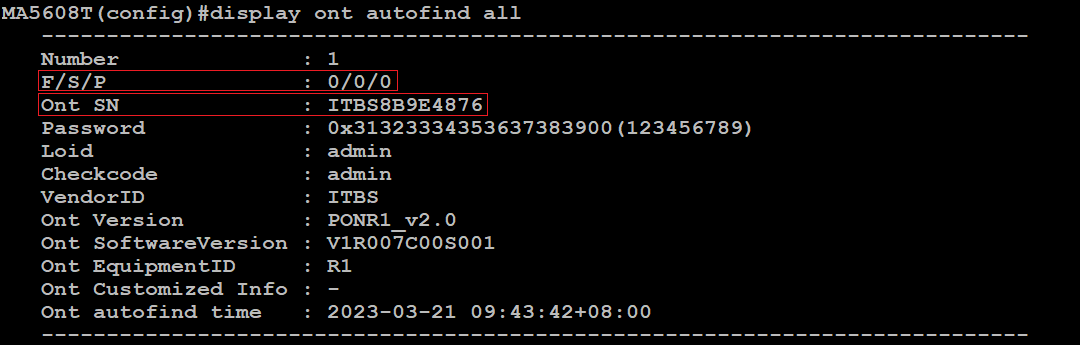

Mostrando ONTs sem provisionamento

Comandos utilizados:

display ont autofind all

3.2. Provisionando

    Para provisionar a ONU é necessário estar dentro da interface GPON executando “interface gpon 0/0”. Para efetivamente provisionar a ONU é preciso executar o comando “ont confirm PORT-ID sn-auth ONT-SN omci ont-lineprofile-name LINEPROFILE-NAME ont-srvprofile-name SRVPROFILE-NAME desc DESCRIPTION”, em que PORT-ID é encontrado no passo anterior, conforme é possível observar na figura anterior a saída “F/S/P” como “0/0/0”, com o último “0” sendo o ID da porta. A informação ONT-SN, nesse exemplo “ITBS8B9E4876”, vem da seção “Ont SN”, que é usada para permitir o provisionamento por número de série, também pode ser vista na figura anterior.

A imagem a seguir demonstra a execução dos comandos.

Provisionando a ONU

Comandos utilizados:

ont confirm 0 sn-auth ITBS8B9E4876 omci ont-lineprofile-name LINE-R1 ont-srvprofile-name SRV-R1 desc "ONT R1"

    O próximo passo é obter o ONT ID do equipamento que acabou de ser configurado. É demonstrado após executar o comando anterior, no caso, o ONT ID é 4. Também é possível executar o comando "display ont info summary PON", em que o campo PON deve ser substituído pelo número da porta PON em que o equipamento está conectado.

A imagem a seguir executa o comando e demonstra os Ont SN e ONT ID

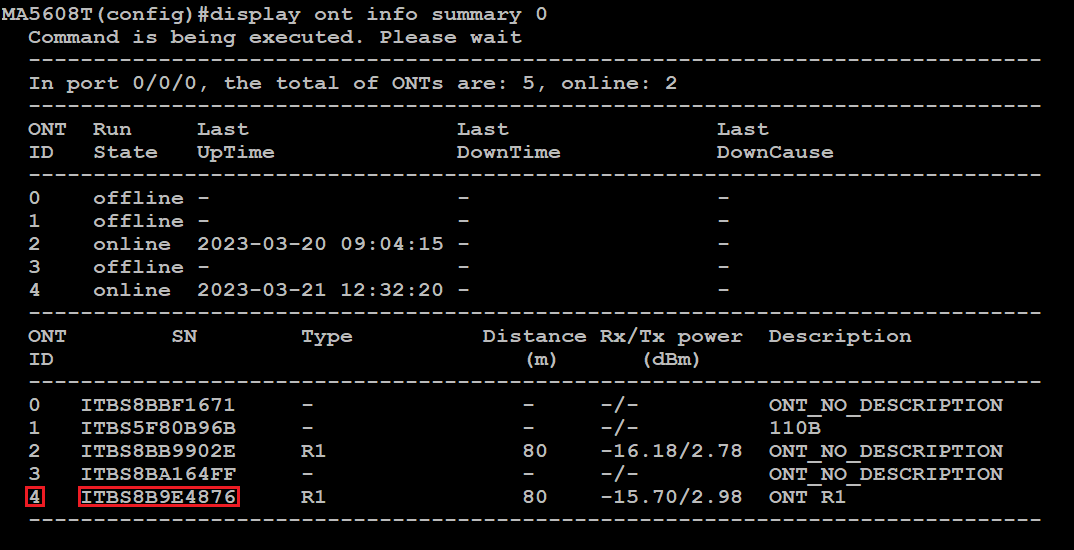

Lista de ONTs provisionadas

Comandos utilizados:

display ont info summary 0

3.3. Criando service-port

   Como última etapa de configuração da OLT Huawei para provisionamento da ONU R1, deve-se executar o comando “service-port vlan VLAN-ID gpon Frame-ID/Slot-ID/Port-ID ont ONT-ID gemport GEM-ID multi-service user-vlan VLAN-ID”. Esse comando é usado para criar uma porta virtual de serviço, cuja função é se conectar ao dispositivo do usuário. No comando deve-se passar por parâmetro o VLAN ID utilizado, a porta PON conforme visto no campo "F/S/P" do comando “display ont auto find all”.

A imagem a seguir demonstra o comando sendo executado.

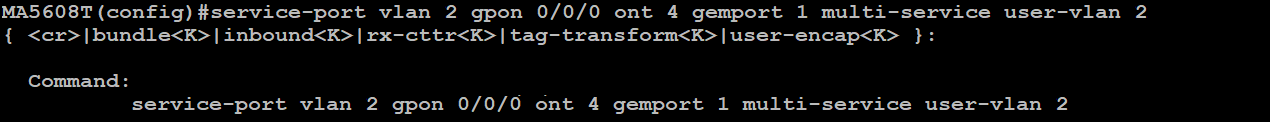

Criando service-port

Comandos utilizados:

service-port vlan 2 gpon 0/0/0 ont 4 gemport 1 multi-service user-vlan 2

4. CONFIGURAÇÃO WEB

   Nesta seção será realizada a configuração web da ONU R1 em modo Router. Após todas as configurações dentro de um terminal, precisamos realizar a configuração da ONU R1 através da web. Para isso acesse sua ONU através de um navegador web (se necessário fixe um ip na faixa 192.168.1.0/24).

   Depois de realizar o acesso a ONU, devemos primeiramente mudar o modo de operação da ONU para router, clique na opção "Mudar para Router" e aguarde o tempo de reinicialização do dispositivo.

O passo é demonstrado na imagem a seguir.

Mudando modo de operação

Em seguida, criaremos a Interface WAN conforme os passos.

Configurando a interface WAN 1. Entrar na interface WAN
2. Selecionar a opção "Configuração WAN"
3. Selecionar a caixa de WAN e mudar para New Link.
4. Marcar a opção Ativar LAN.
5. informar o VLAN ID da VLAN desejada, nesse caso “2”.
6. Escolher IPoE como Tipo de Conexão WAN.
7. Configurar o protocolo de acordo com a aplicação. Nesse caso, DHCP.
8. Selecionar as portas envolvidas, nesse caso LAN_1.
9. Clicar em Aplicar para salvar as alterações feitas.

A seguir basta só verificar se sua WAN se encontra com o status "Up".

Verificando Status da WAN 1. Acessar o menu Status.
2. Selecionar a seção Dispositivo.
3. Conferir se o status da interface está up e se o dispositivo possui Endereço IP.
