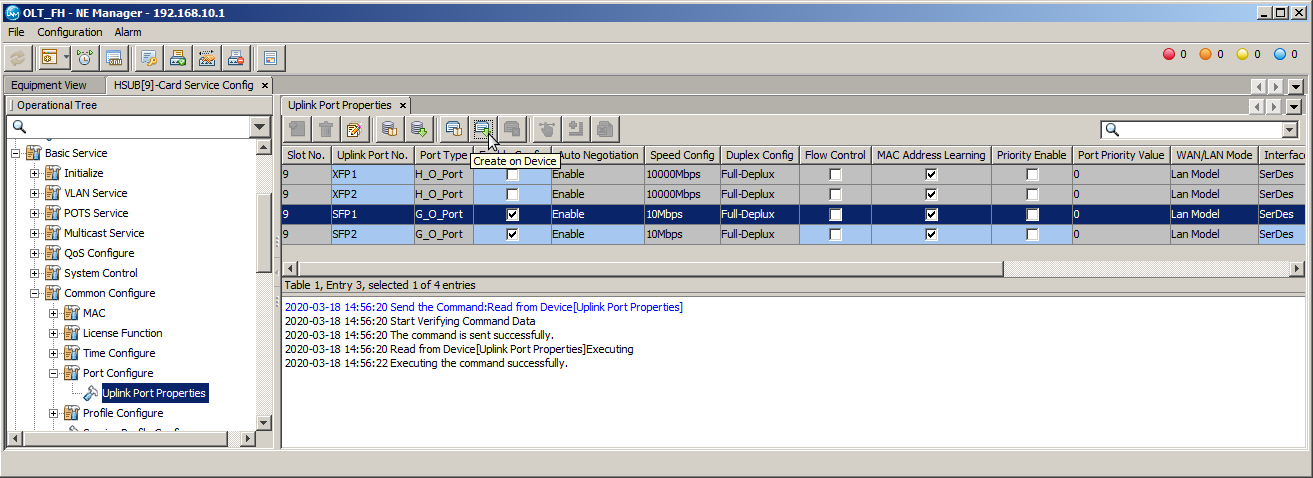

2.1. Criando VLAN de serviço

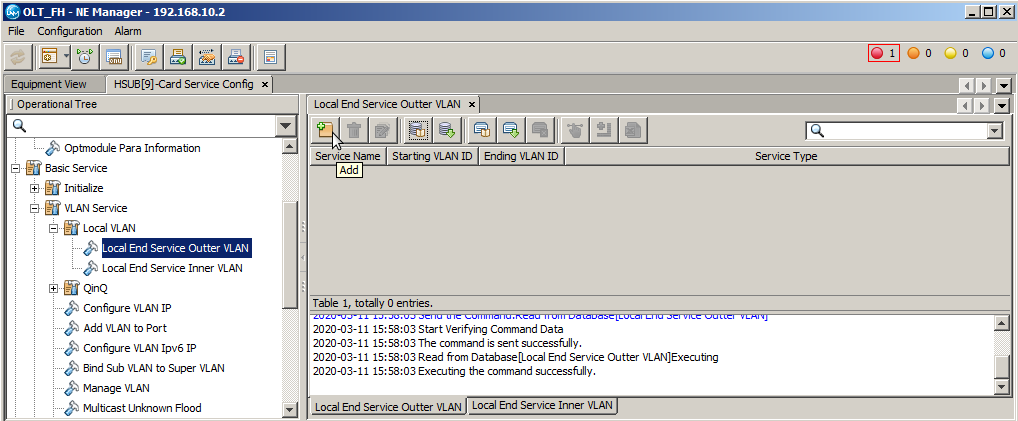

     Para criar uma VLAN de serviço, ainda dentro da "Card Service Config” da placa de gerência, na árvore de menus do lado esquerdo, deve-se ir em “Basic Service”, "VLAN Service”, “Local VLAN” e selecionar “Local End Service Outter VLAN”. Então, deve-se clicar no botão “Add” para adicionar uma nova VLAN e clicar em “OK”.

Visualize a imagem abaixo.

Criando uma nova VLAN

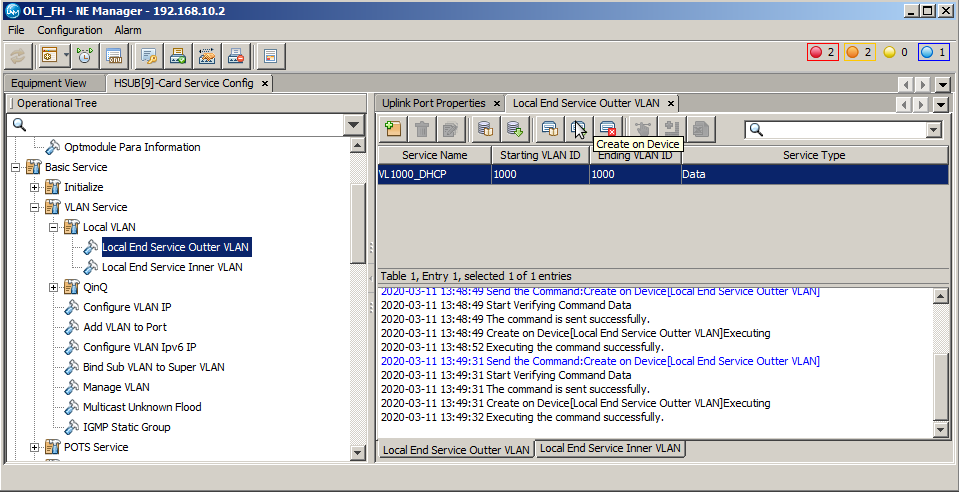

     Deve ser atribuído um nome ao serviço e um número a VLAN que será configurada. Neste exemplo a VLAN foi configurada com valor 1000. Em seguida, as configurações devem ser escritas na OLT clicando no botão “create on device”.

Verifique a imagem abaixo.

Configurando VLAN-ID

     Depois de a VLAN de serviço ser criada é necessário configurar as interfaces por onde os pacotes desta VLAN de serviço trafegarão. Para isso é necessário ir em “Basic Service”, "VLAN Service” e clicar em "Add VLAN to Port”. Na aba que se abrirá haverá duas tabelas, a do lado esquerdo (tabela 1) são mostradas as VLANs e a do lado direito (tabela 2) são mostradas as interfaces configuradas na VLAN selecionada na tabela 1.

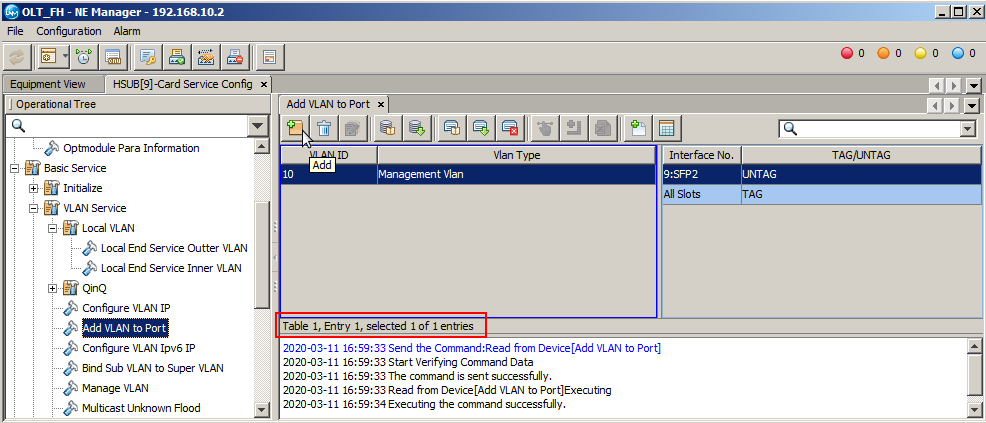

     Para configurar uma nova VLAN é necessário inicialmente selecionar a tabela 1, clicar no botão “add” conforme a figura a seguir e pressionar “OK” na janela que se abrirá. Para selecionar a tabela 1 basta clicar no retângulo onde a tabela 1 está localizada. É possível checar qual das tabelas está selecionada de duas formas: 1- por meio de um discreto retângulo azul que contorna a tabela selecionada; e 2- por meio do texto localizado entre as tabelas e as mensagens de retorno dos comandos do UNM.

Para melhor compreensão dos passos, veja a imagem abaixo.

Atribuindo portas a VLAN de serviço

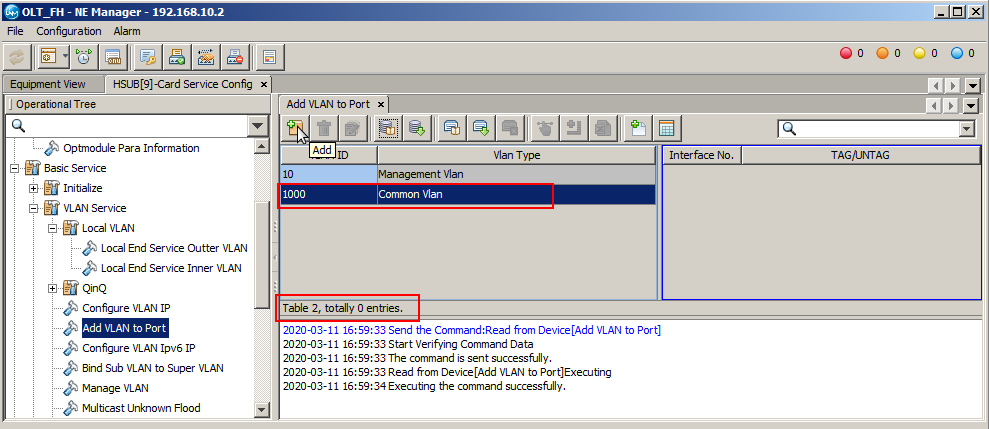

     Depois de criada uma nova linha da tabela 1, basta configurar o VLAN ID com o número da VLAN configurada no passo anterior, neste caso a VLAN 1000. Feito isso, com a linha da VLAN 1000 selecionada, deve-se clicar na tabela 2 e depois clicar no botão "add".

A figura a seguir demonstra o passo.

Criando novas linhas na tabela 2

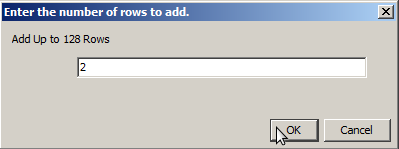

     A janela que se abrirá pergunta quantas linhas devem ser adicionadas. Neste caso, deve-se colocar “2” e clicar em “OK”

Veja a imagem a seguir.

Inserindo quantidade de linhas na tabela 2

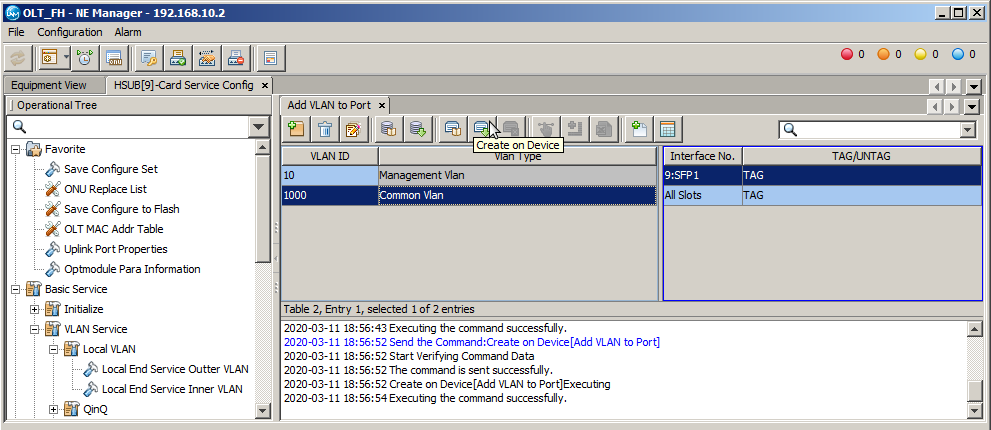

     As linhas que aparecerão na tabela 2 devem ser configuradas conforme a imagem a seguir. Nesta configuração está sendo informado a OLT que os pacotes desta VLAN devem trafegar com tag tanto através dos slots quanto através da interface SFP1. Depois de tudo configurado é necessário clicar no botão "Create on Device”

Siga a configuração mostrada na imagem a seguir.

Configurando VLAN de serviço

2.2. Criando perfil de modelo de serviço

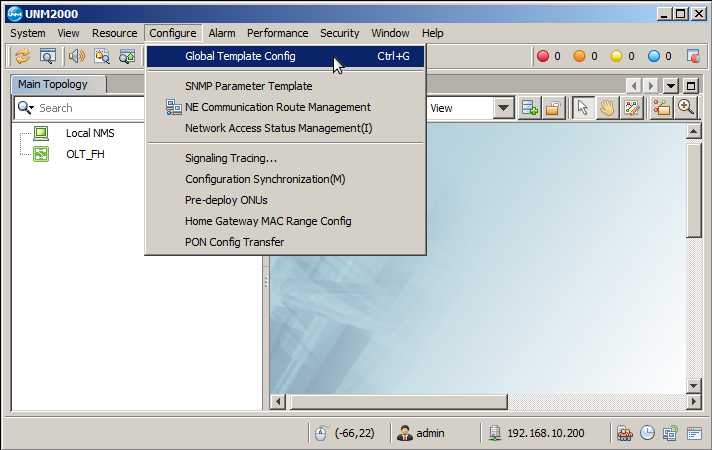

     Este passo é necessário para as configurações que utilizam o provisionamento RG+VEIP. Para este tipo de provisionamento, caso não haja nenhum perfil de modelo de serviço criado no UNM2000, será necessário primeiro criar um. Para isso, deve-se ir ao menu, clicar em "Configure" e depois em "Global Template Config”.

Visualize a imagem abaixo.

Criando uma nova VLAN

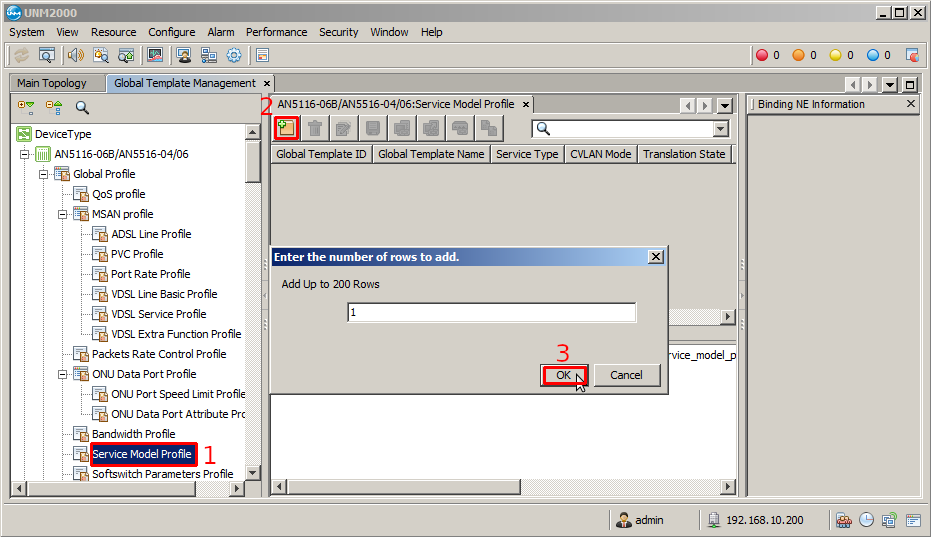

     Na aba que se abrirá, os seguintes passos devem ser realizados:
1. Na árvore de configurações do lado esquerdo, a deve-se ir em "AN5116-06B/AN5516-04/06”, “Global Profile” e selecionar "Service Model Profile”;
2. Clicar no botão “Add”;
3. Clicar em “OK”.

Veja a imagem abaixo.

Adicionando linhas

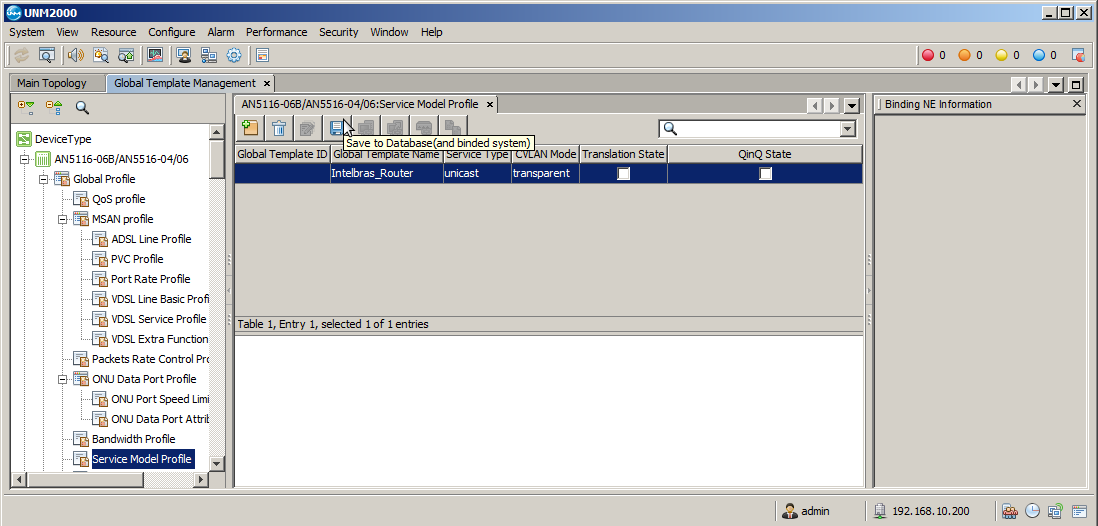

     Deve-se escolher um nome para o "Global template Name” e configurar conforme a figura abaixo. Então, deve-se clicar no botão “Save to Database”, e clicar em OK na janela que se abrirá.

Visualize a imagem abaixo.

Configurando nome

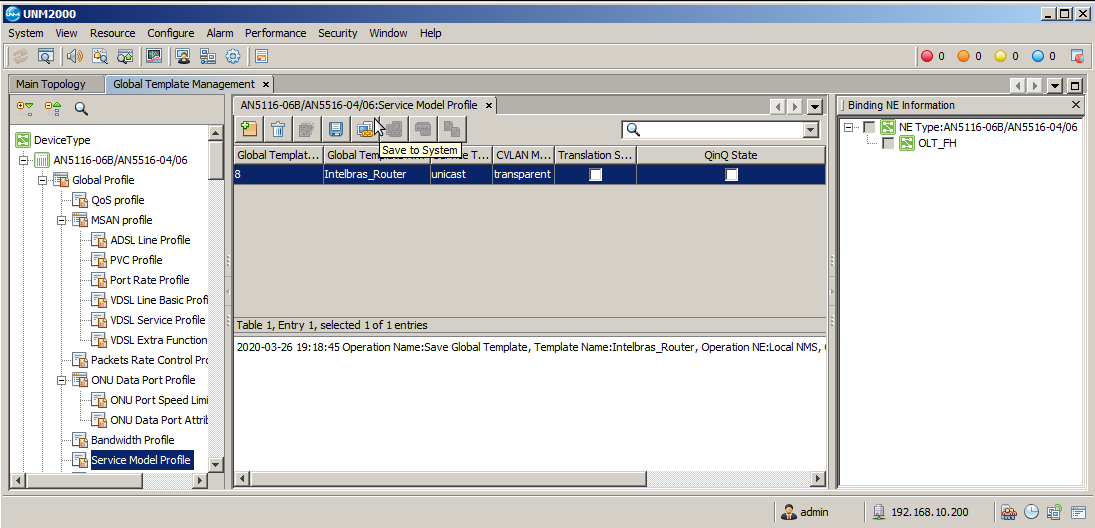

     Em seguida deve-se clicar no botão "Save to System”.

A imagem abaixo auxilia na visualização do passo.

Realizando salvamento

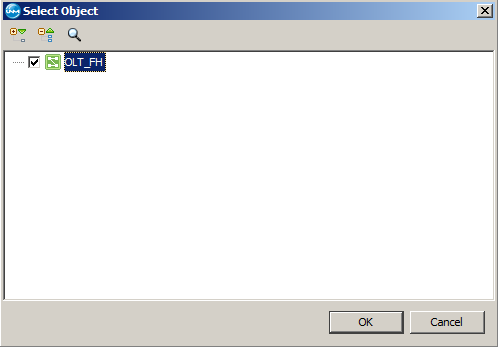

     Na janela que se abrirá é necessário escolher a OLT e pressionar o botão “OK”.

Veja a imagem abaixo

Confirmando o salvamento

3.1. Autorizando a ONU

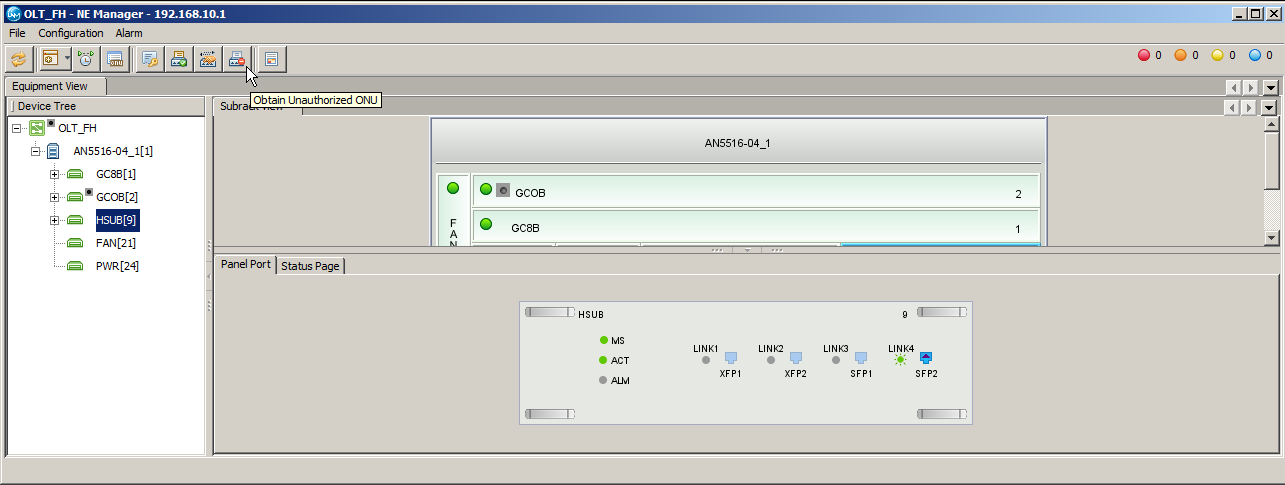

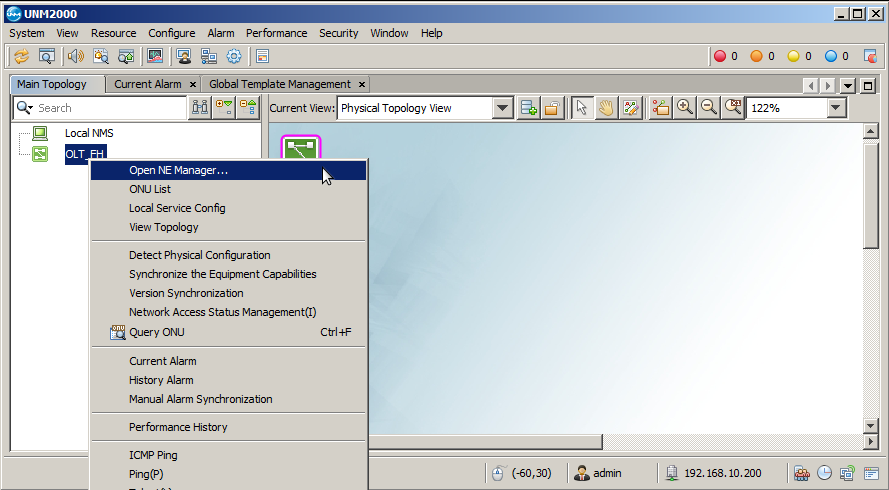

Para autorizar uma ONU, em “NE Manager” deve-se clicar no botão “Obtain Unauthorized ONU”

Visualize a imagem abaixo

Encontrando ONU não autorizadas

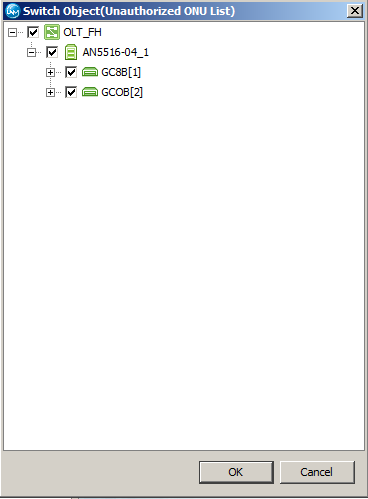

Depois, deve-se selecionar onde serão buscadas as ONUs não autorizadas. Feito isso, as ONUs não autorizadas serão listadas.

Veja a imagem abaixo

Selecionando onde serão buscadas ONUs sem autorização

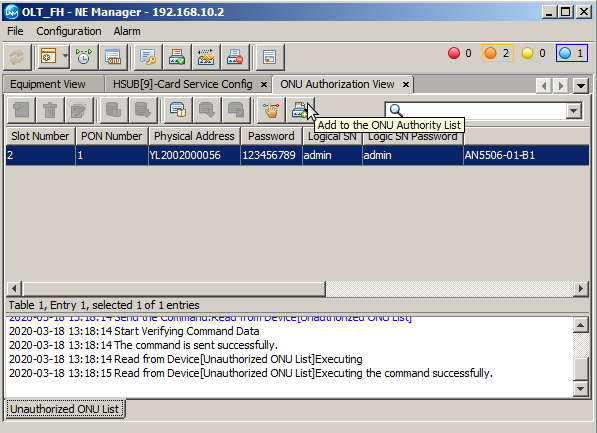

Para adicionar a nova ONU deve-se primeiro selecioná-las com o mouse, clicar no botão "Add to the ONU Authority List", depois em "as 'Physical ID authentication' Mode Added to the Whitelist", na janela que aparecer marcar "Select Line" e clicar em OK. Por fim, é necessário gravar as configurações na OLT clicando em "Create on Device".

A imagem abaixo demonstra o passo a passo

Efetivamente autorizando a ONU

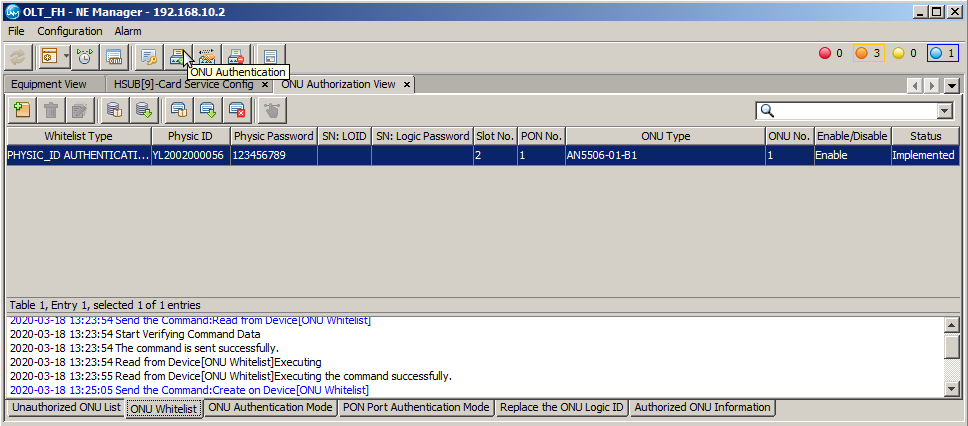

É possível verificar as ONUs que estão autorizadas clicando no botão “ONU Authentication”, conforme a figura a seguir. .

A imagem abaixo mostra um exemplo da lista de ONUs autorizadas

Verificando ONUs autorizadas

3.2 Configurando perfil de modelo de dados

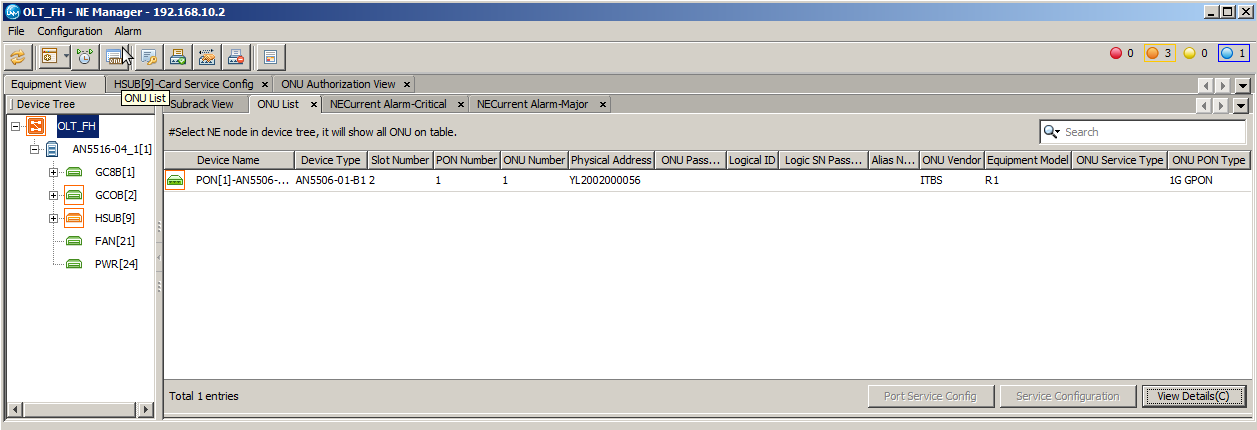

Para criar um perfil de modelo na ONU deve-se entrar no “Port Sevice Configuration” da ONU. Para isso, primeiramente é preciso listar todas as ONUs clicando no botão “ONU List”

Visualize a imagem abaixo

Listando todas as ONUs

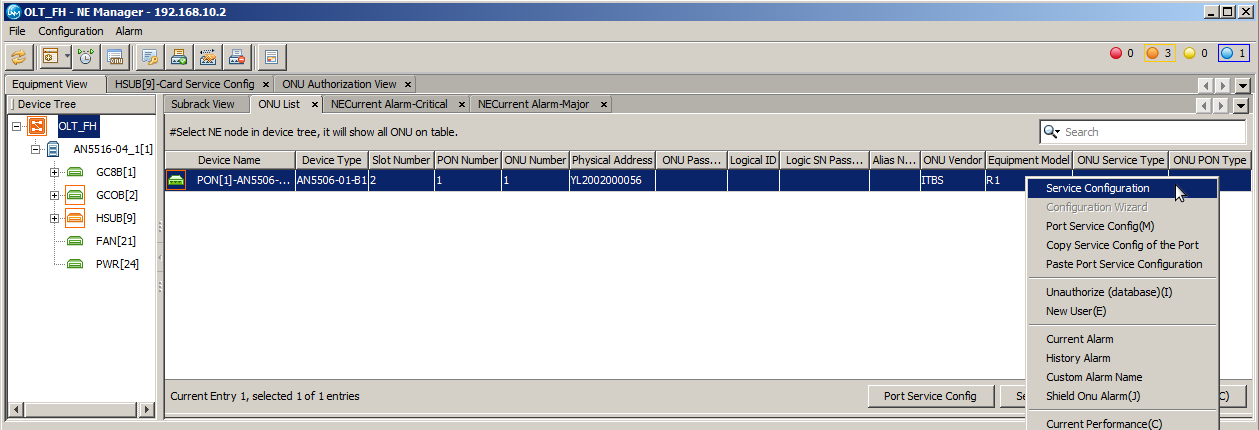

Depois, deve-se clicar com o botão esquerdo do mouse na ONU e selecionar a opção “Service Configuration”.

Siga a imagem abaixo

Acessando a aba de service configuration

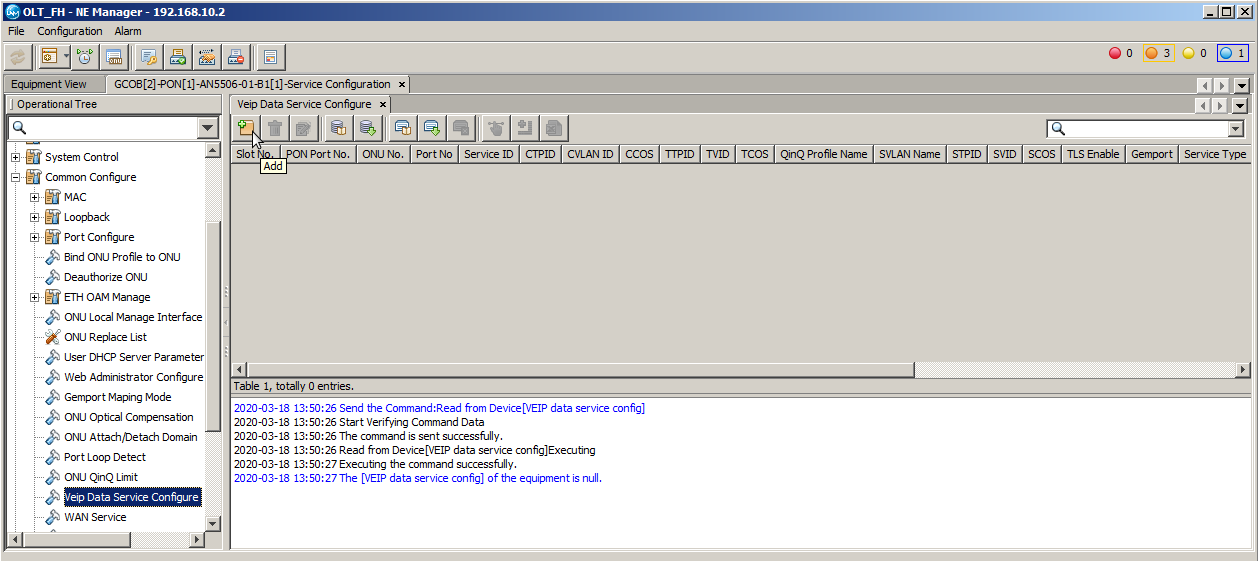

Na aba que se abrirá, deve-se ir ao menu do lado esquerdo em “Common Configure” e selecionar “Veip Data Service configure”. Então, deve-se clicar no botão “Add” e selecionar o “OK” na janela que se abrirá. Feito isso, basta configurar o novo serviço

A imagem abaixo demonstra o passo a passo

Criando a novo perfil de modelo de dados

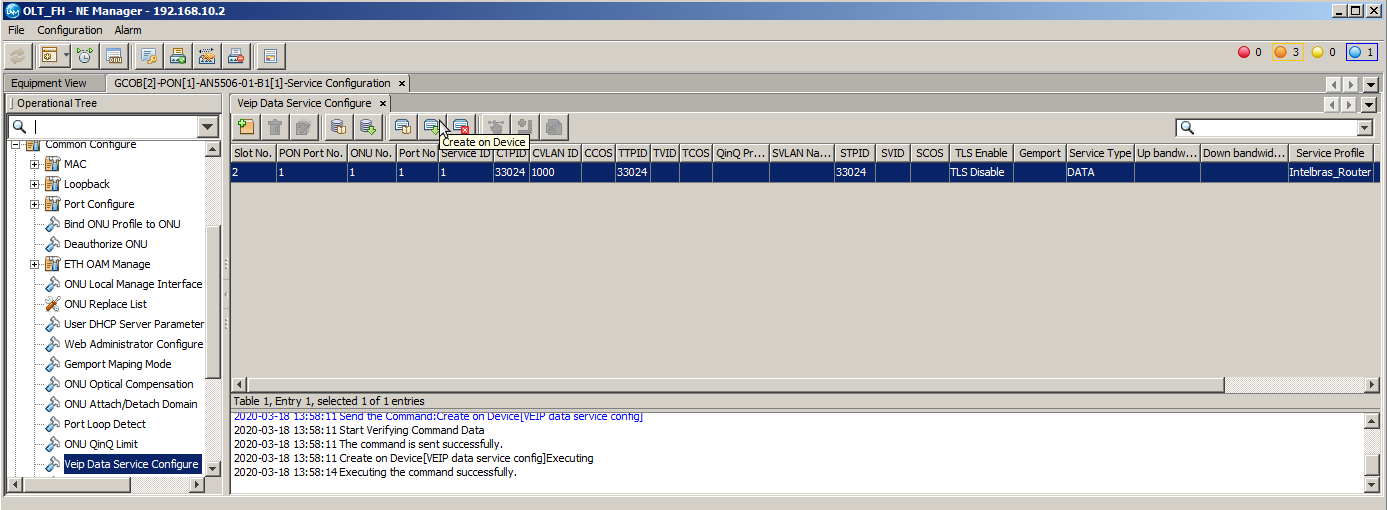

As configurações do serviço deverão ser feitas conforme a imagem a seguir. No campo “CVLAN ID” deve-se colocar a VLAN desejada, neste exemplo a VLAN configurada é a VLAN 1000. Em "Service type” deve-se colocar DATA. No campo "Service Profile” deve ser selecionado o perfil de modelo de serviço criado anteriormente. Caso se deseje utilizar TLS, o campo "TLS Enable” pode ser alterado para "Enable”. Novamente, para efetuar as mudanças é necessário clicar no botão “Create on Device”.

Siga as configurações da imagem abaixo

Realizando as configurações adequadas

4.1 Configuração Web em Router

Após acessar a interface WEB, para configurar a VLAN em Router, realize a configuração WAN conforme os passos a seguir.

A imagem abaixo demonstra os passos necessário

Realizando a configuração da WAN em modo Router

1. Acessar o menu “WAN”
2. Selecionar "configuração WAN"
3. Selecionar a opção "new link” para que uma nova configuração seja criada.
4. Marcar a opção ativar VLAN.
5. Colocar a VLAN desejada.
6. Em "Tipo de Conexão WAN” selecionar “IPoE”.
7. Configurar o(s) protocolo(s) escolhido(s) conforme a necessidade.
8. Selecionar a(s) porta(s) desejada(s).
9. Clicar no botão Aplicar para efetuar as modificações no dispositivo

4.2 Configuração Web em Bridge

Na seção Bridge, Serão propostas duas formas de configurar a VLAN de serviço na ONU R1, uma delas por meio do “Veip Data Service Configure” (RG+VEIP) e outra utilizando o “port service config”. O usuário deve optar por aquela que melhor atende as suas necessidades.

Configurando a VLAN de serviço utilizando o Veip Data Service Configure (RG+VEIP)

Após acessar a interface WEB, para configurar a VLAN de serviço em modo BRIDGE utilizando o Veip Data Service Configure (RG+VEIP), realize a configuração WAN conforme os passos a seguir.

A imagem abaixo demonstra os passos necessário

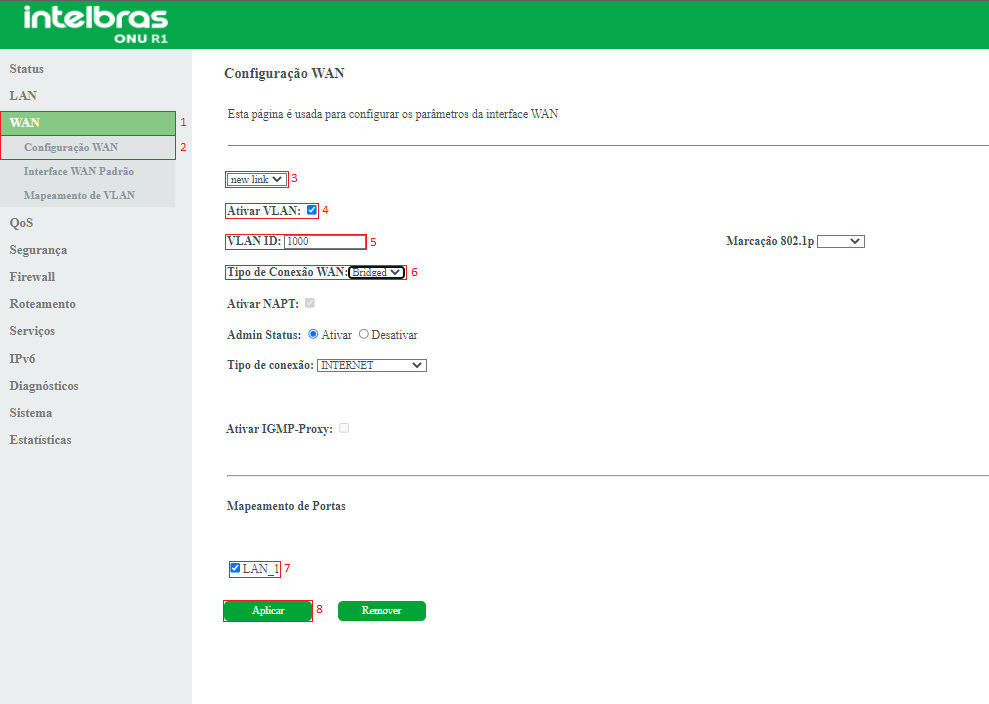

Realizando a configuração da WAN em modo Bridge

1. Acessar o menu “WAN”
2. Selecionar "configuração WAN"
3. Selecionar a opção "new link” para que uma nova configuração seja criada.
4. Marcar a opção ativar VLAN.
5. Colocar a VLAN desejada.
6. Em "Tipo de Conexão WAN” selecionar “Bridged”.
7. Selecionar a(s) porta(s) desejada(s).
8. Clicar no botão Aplicar para efetuar as modificações no dispositivo

Configurando a VLAN de serviço utilizando o port service config

Para criar uma VLAN de serviço na ONU deve-se entrar no “Port Sevice Configuration” da ONU. Para isso, primeiramente é preciso listar todas as ONUs clicando no botão “ONU List”.

Veja a imagem abaixo

Listando as ONUs

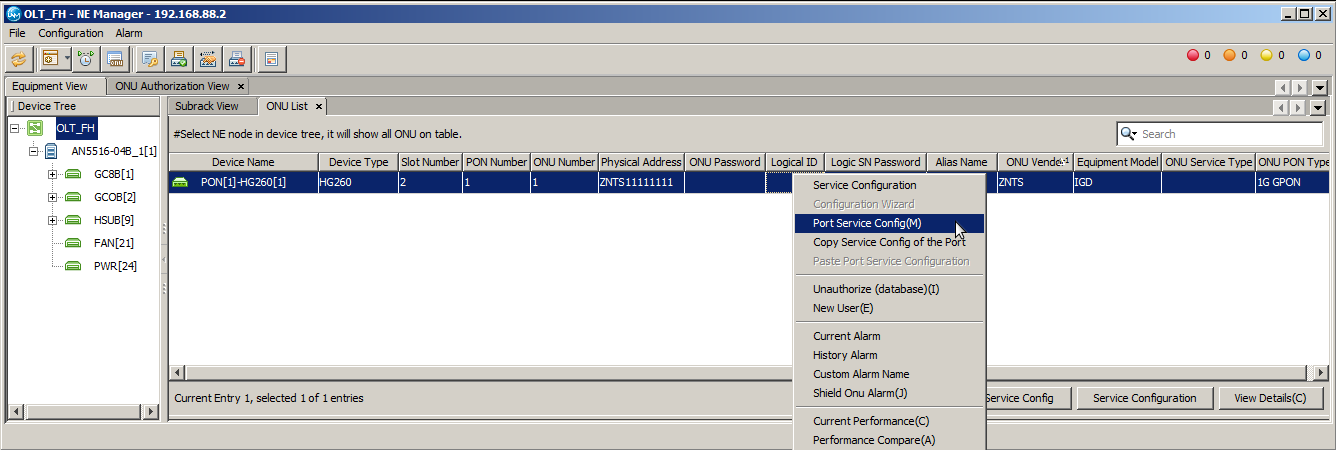

Depois, deve-se clicar com o botão esquerdo do mouse na ONU e selecionar a opção “Port Service Config(M)”

Visualize a imagem a seguir

Entrando na interface Port Service Config

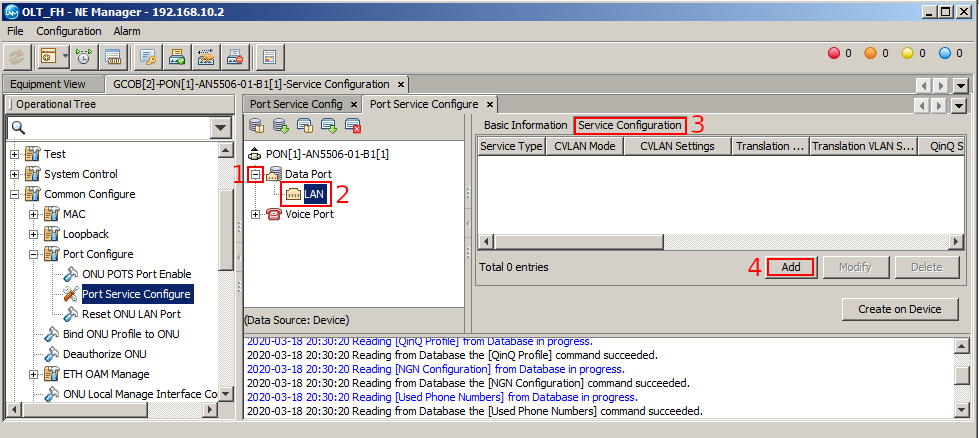

Então, conforme a imagem a seguir, (1) para expandir o Menu é necessário clicar no símbolo ao lado de “Data Port”; (2) deve-se clicar em “LAN”; (3) selecionar a aba "Service Configuration”; (4) Clicar no botão "Add”.

Siga os passos da imagem abaixo

Adicionando nova configuração de Port Service

De acordo com as necessidades de cada projeto os pacotes da LAN da ONU devem trafegar com tag ou sem tag. A seguir serão listadas as configurações para estes dois cenários:

VLAN de serviço untagged

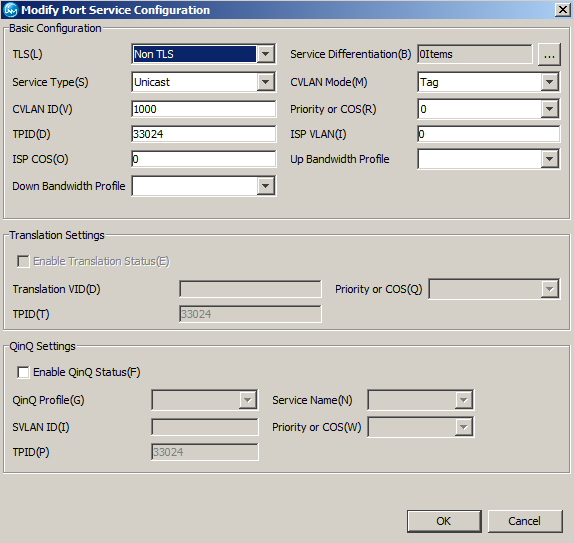

As configurações da porta devem ser realizadas conforme a imagem abaixo. Caso seja desejado que os pacotes trafegados pela LAN da ONU não tenham tag, é necessário configurar o campo “CVLAN Mode(M)” com a opção “Tag”. Isso fará com que a ONU adicione uma tag para todos os pacotes que chegam pela LAN.

As configurações necessárias são demonsrtadas na imagem abaixo

Realizando configuração untagged

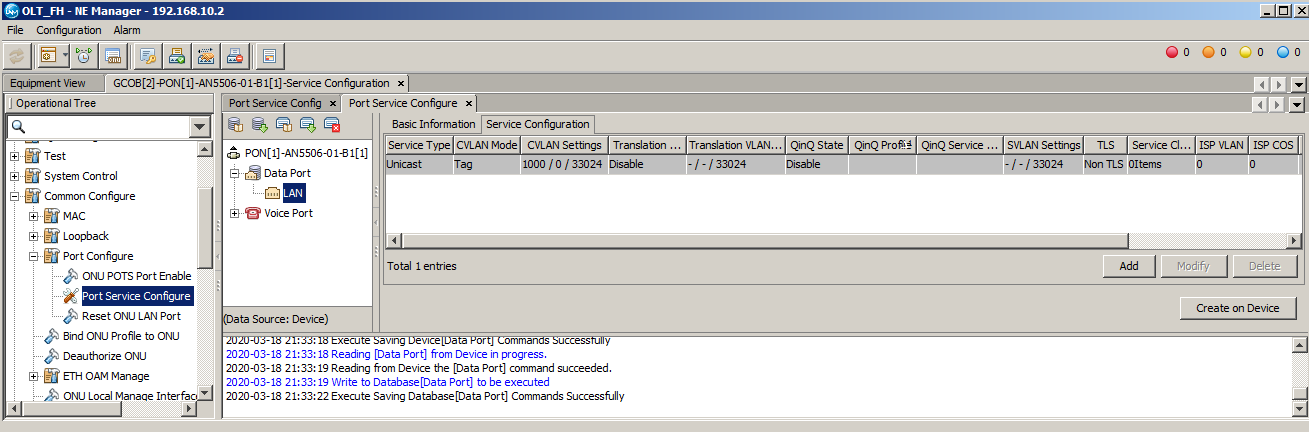

As configurações realizadas devem aparecer conforme a imagem abaixo. Para efetuá-las basta clicar no botão “Create on Device”.

Verifique a imagem abaixo

Confirmando e salvando configuração untagged

VLAN de serviço tagged

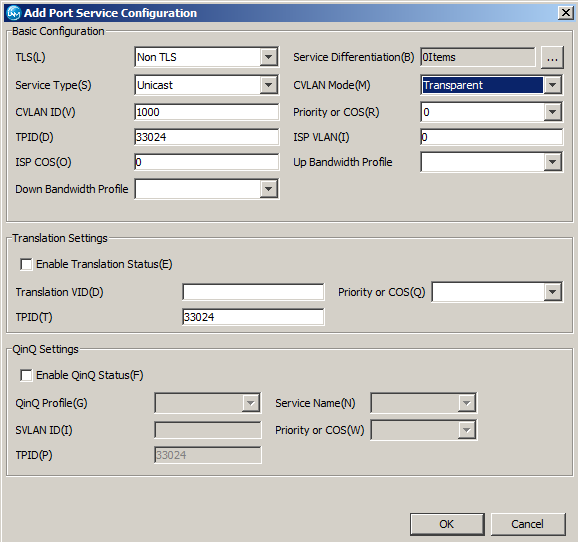

As configurações da porta devem ser realizadas conforme a imagem abaixo. Caso os pacotes que trafegam pela LAN já contenham tag, é necessário configurar o campo “CVLAN Mode(M)” com a opção “Transparent”. Isso fará com que a ONU não se preocupe com a adição ou remoção das tags dos pacotes que trafegam pela LAN.

Realize as configurações conforme a imagem abaixo.

Realizando configuração tagged

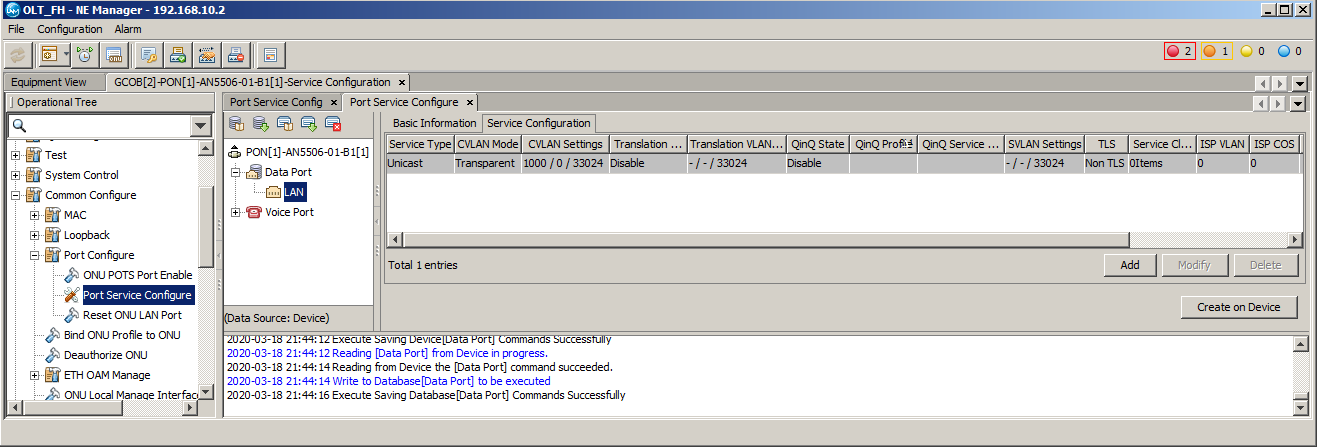

As configurações realizadas devem aparecer conforme a imagem abaixo. Para efetuá-las basta clicar no botão “Create on Device”.

Verifique a imagem abaixo

Confirmando e salvando configuração tagged

Nesta configuração apenas os dispositivos conectados na porta configurada trafegando pacotes com tag na VLAN 1000 terão acesso ao uplink. Caso o servidor DHCP da ONU esteja ativo e um dispositivo seja conectado mandando pacotes sem tag e com cliente DHCP ativo, este cliente receberá um IP da ONU, porém, o dispositivo não terá acesso ao serviço configurado.

Depois destes procedimentos pode ser que seja necessário Reiniciar a ONU para que a configuração tenha efeito.
