1. Criando perfil de serviço

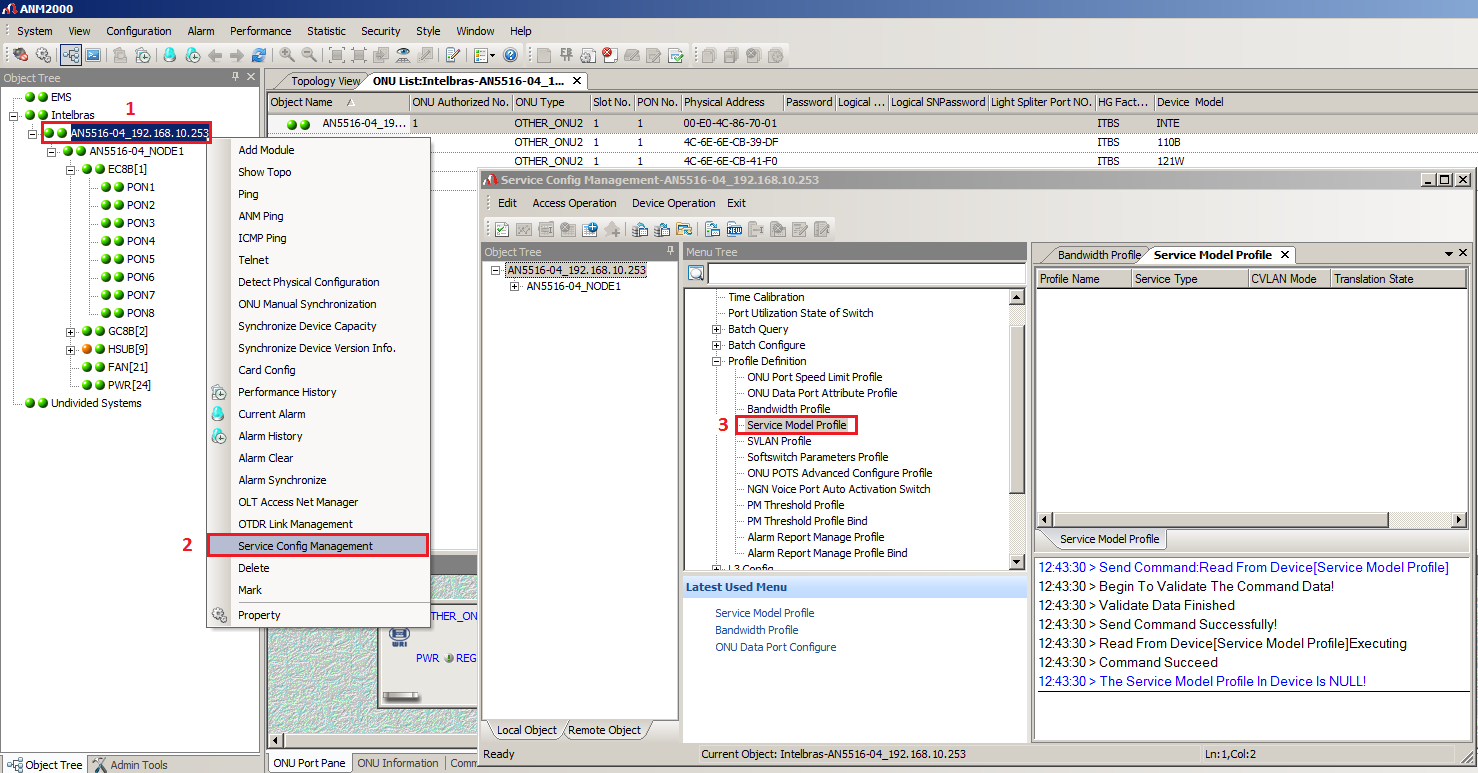

     Para criar o perfil de modelo de serviço da ONU, clique com o na OLT desejada com o botão direito e encontre o menu "Service Config Management". Acesse o menu "Service Config Management" e nesse momento será aberto uma nova janela, nessa janela, navegue entre as opções até encontrar"Service Model Profile".

Verifique a imagem abaixo.

Acessando a aba de configuração do Service Profile

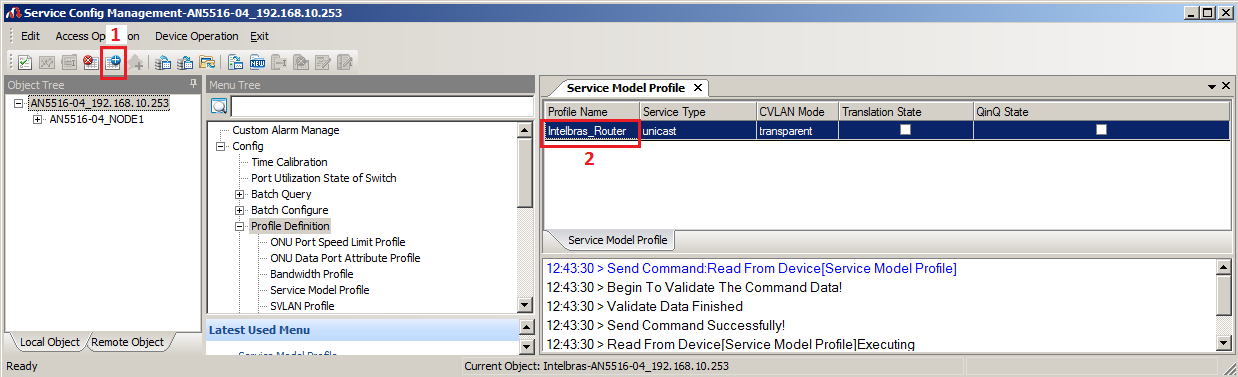

     Agora será mostrado como adicionar um perfil de serviço, como primeiro passo clique no menu "Append" para inserir as informações. Neste momento, será aberto uma caixa de diálogo solicitando a confirmação, clique em OK. Após isso de um duplo clique na coluna "Profile Name" e insira o nome do profile, neste exemplo utilizamos Intelbras_Router.

A imagem demonstra os passos necessários.

Adicionando o Service Profile

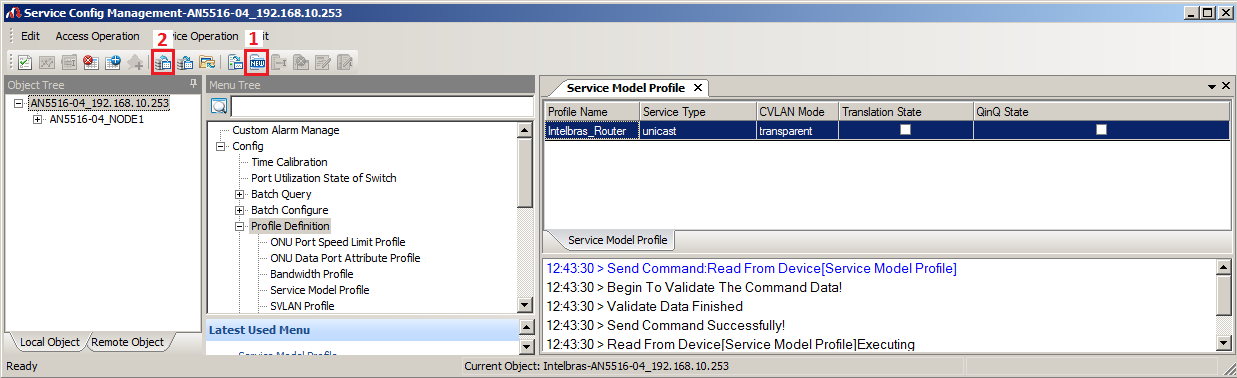

     Como último passo para criar o perfil de serviço será necessário apenas salvar a configuração clicando no botão "Create On Device" e logo em seguida no botão "Write To Database".

A imagem demonstra como salvar as configurações.

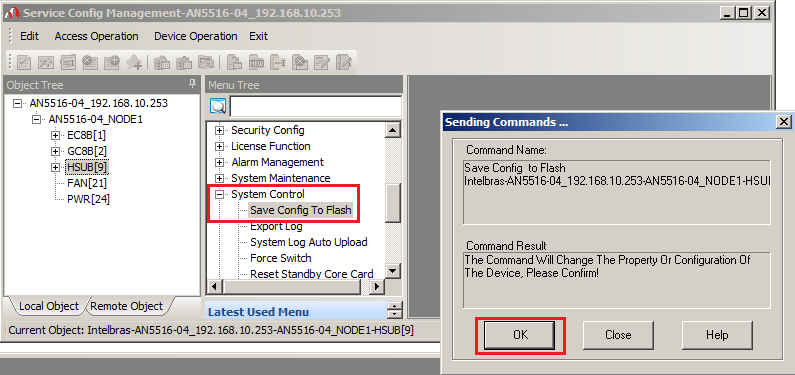

Salvando as configurações

2. Configurando perfil de modelo de dados da ONU

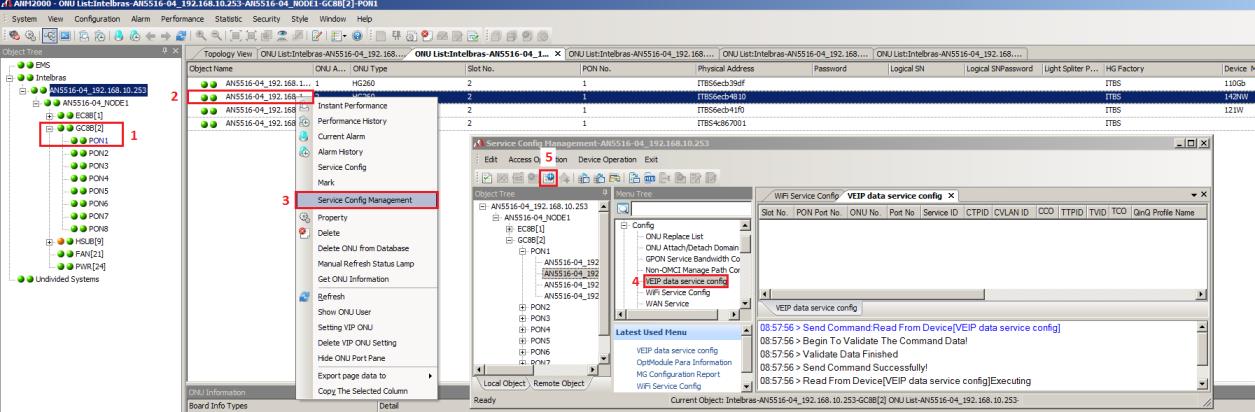

     Primeiramente acesse a porta GPON na qual a ONU está ativada, a seguir clique com o botão direito do mouse na ONU desejada e acesse o menu "Service Config Management", nesse momento será aberto uma nova janela. Na janela que se abriu, clique na opção "VEIP data service config" localizado dentro do menu "Config". Após, clique no menu "Append" para inserir as informações. Neste momento, será aberto uma caixa de diálogo solicitando a confirmação, clique em OK

Veja a imagem abaixo para visualizar os passos.

Criando perfil de modelo de dados da ONU

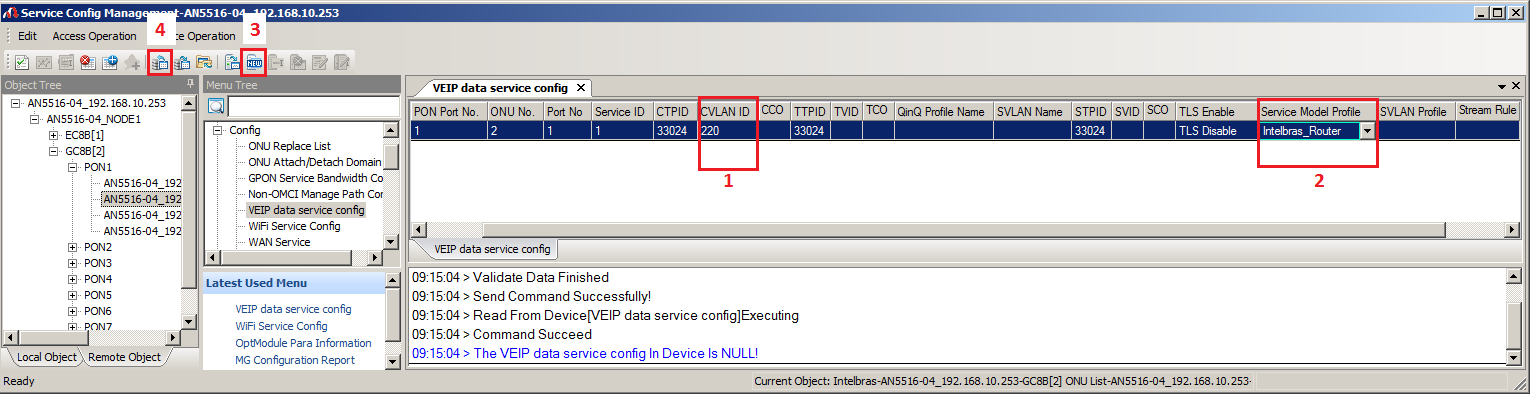

     Para realizar as configurações e salvar as mesmas, insira na coluna "CVLAN" a VLAN desejada, após, na coluna "Service Model Profile" selecione o perfil de serviço que foi configurado na seção anterior. Para salvar todas as configurações clique no botão "Create On Device" e no botão "Write To Database".

A imagem abaixo demonstra os passos.

Configurando perfil de modelo de dados da ONU

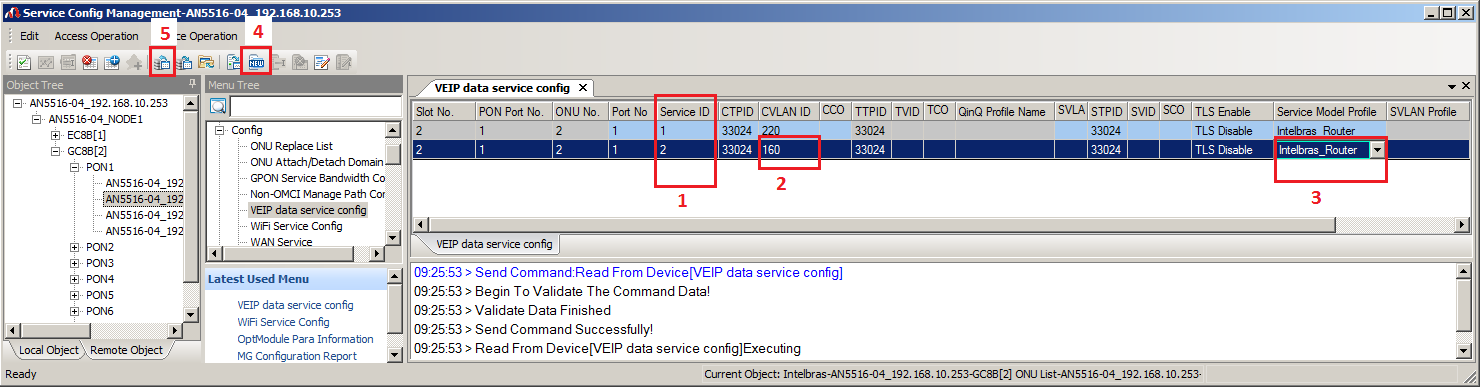

     Caso desejar inserir mais de uma VLAN na mesma ONU. Na coluna "Service ID" deve-se inserir 2 (para cada nova VLAN inserida, será necessário incrementar o valor). Na coluna "CVLAN" insira a nova VLAN desejada, logo após selecione na coluna "Service Model Profile" o perfil de serviço configurado anteriormente. Depois disso só é necessário realizar o salvamento das configurações, clicando em Create On Device e em seguida em "Write To Database.

A seguir, na imagem abaixo é possível visualizar os passos.

Inserindo mais de um VLAN na ONU

3. Configuração Web

Nesta seção será realizada a configuração web da ONU R1. Após todas as configurações dentro de um terminal, precisamos realizar a configuração da ONU R1 através da web. Para isso acesse sua ONU através de um navegador web (se necessário fixe um ip na faixa 192.168.1.0/24).

3.1. Configuração PPPoE

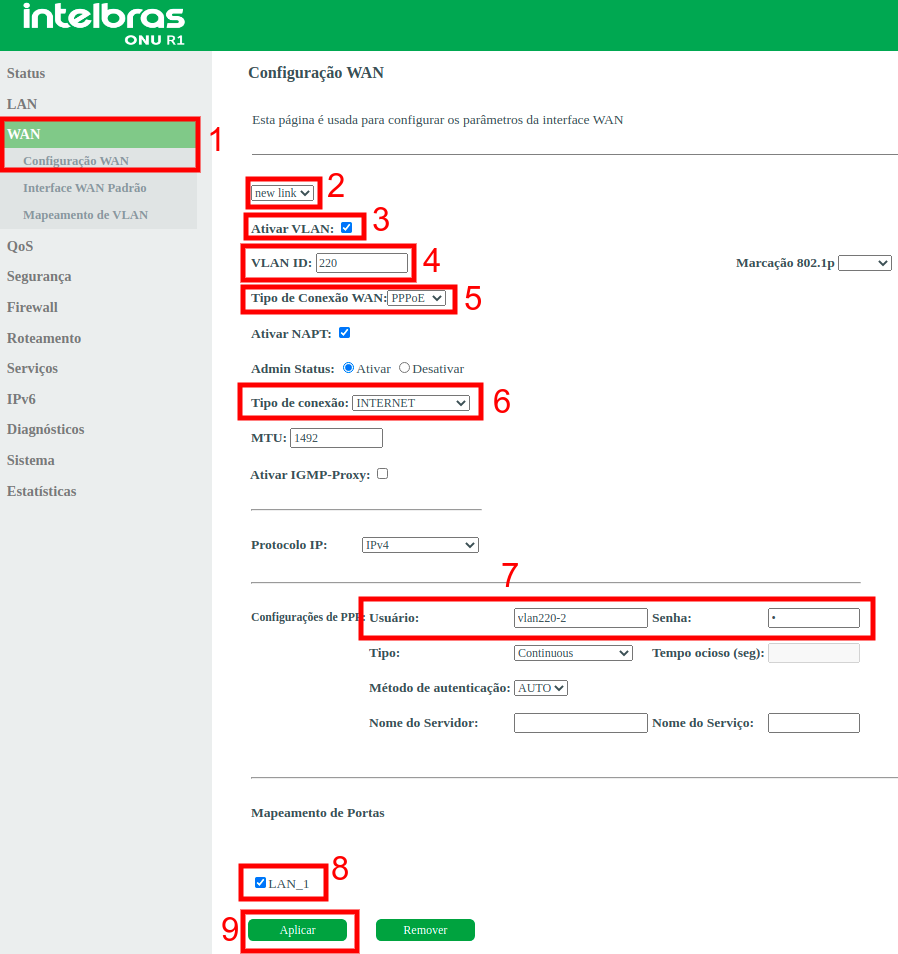

     Acesse o menu "WAN" e a aba "Configuração WAN", selecione "New Link" e após marque a opção "Ativar VLAN", em VLAN ID insira o id da VLAN desejada. A seguir selecione o modo de operação "PPPoE" e o tipo de conexão como "INTERNET". Depois só é preciso inserir a informação de autenticação da conta PPPoE, marcar a porta para vincular sem a tag VLAN e clicar em "Aplicar" para salvar a configuração.

Visualize os passos com a imagem a seguir.

Realizando configuração em PPPoE

PPPoE

3.2. Configuração DHCP

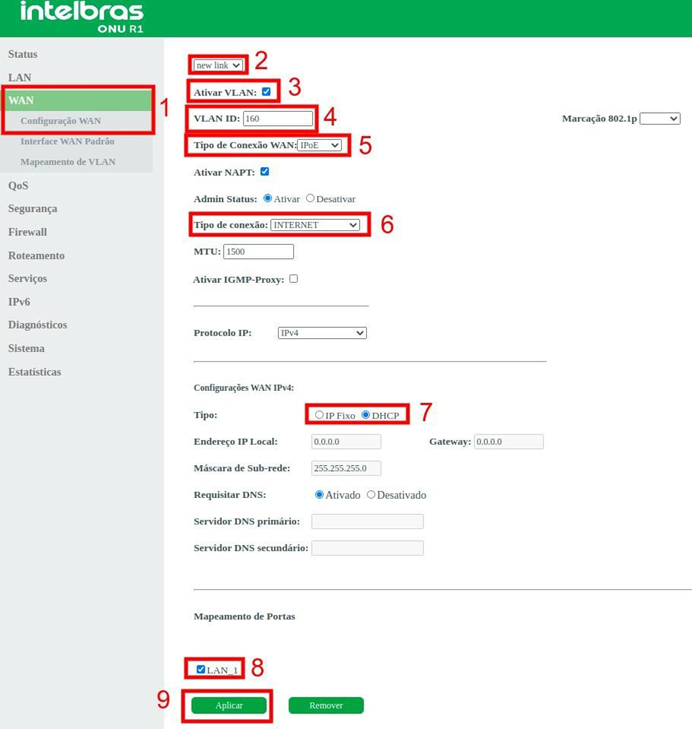

     Para a configuração em DHCP, acesse o menu "WAN" e a aba "Configuração WAN", selecione "New Link" e após marque a opção "Ativar VLAN", em VLAN ID insira o id da VLAN desejada. A seguir selecione o modo de operação "IPoE" e o tipo de conexão como "INTERNET". Depois só selecionar a opção "DHCP", marcar a porta para vincular sem a tag VLAN e clicar em "Aplicar"para salvar a configuração.

Visualize os passos com a imagem a seguir.

Realizando configuração em DHCP

3.3. Definindo WAN de rota padrão

     Em alguns casos será necessário definir a WAN de rota padrão manualmente, para isso, acesse o menu "WAN" e aba PPPoE "Interface WAN padrão", a seguir selecione na caixa a WAN que deseja inserir como interface de WAN padrão.

Acompanhe a imagem a seguir.

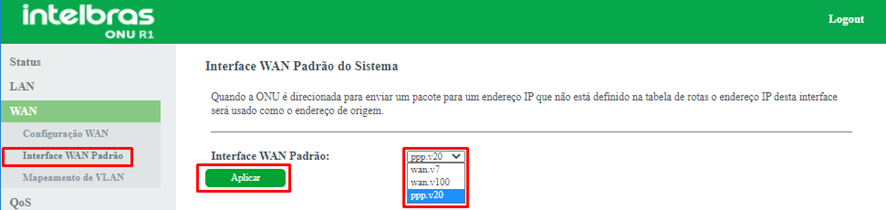

Definindo a interface de WAN padrão

1. Configuração na OLT

Por padrão, a OLT no modo EPON, permite qualquer VLAN recebida na porta EPON, desde que a VLAN desejada seja configurada diretamente na ONT, sendo assim, basta configurar corretamente a porta uplink de acesso ao serviço.

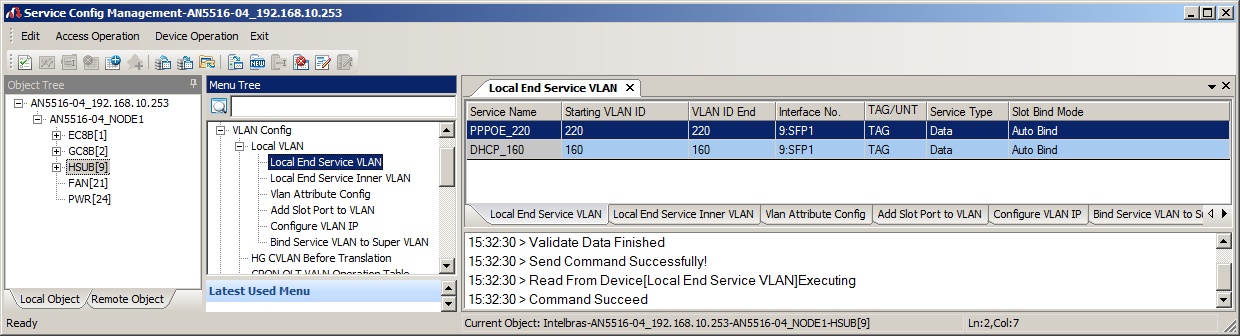

No exemplo abaixo, existem duas VLANs configuradas na porta SFP1 de uplink, uma provendo acesso a um servidor PPPoE (vlan220) e outra provendo acesso a um servidor DHCP (vlan160)

Acompanhe a imagem a seguir.

Realizando configuração da solução

Para a configuração da solução, seguir os passos abaixo:

              1: Realizar a ativação da ONT;
              2: Configurar a VLAN na porta uplink (interface na qual estão conectados os dispositivos que ofertam o serviço);
              3: Realizar a configuração da VLAN diretamente na ONU.

2. Configuração Web

2.1 Configuração PPPoE

     Acesse o menu "WAN" e a aba "Configuração WAN", selecione "New Link" e após marque a opção "Ativar VLAN", em VLAN ID insira o id da VLAN desejada. A seguir selecione o modo de operação "PPPoE" e o tipo de conexão como "INTERNET". Depois só é preciso inserir a informação de autenticação da conta PPPoE, marcar a porta para vincular sem a tag VLAN e clicar em "Aplicar"para salvar a configuração.

Visualize os passos com a imagem a seguir.

Realizando configuração em PPPoE

2.2 Configuração DHCP

     Para a configuração em DHCP, acesse o menu "WAN" e a aba "Configuração WAN", selecione "New Link" e após marque a opção "Ativar VLAN", em VLAN ID insira o id da VLAN desejada. A seguir selecione o modo de operação "IPOE" e o tipo de conexão como "INTERNET". Depois só selecionar a opção "DHCP", marcar a porta para vincular sem a tag VLAN e clicar em "Aplicar"para salvar a configuração.

Visualize os passos com a imagem a seguir.

Realizando configuração em DHCP

2.3 Definindo WAN de rota padrão

     Em alguns casos será necessário definir a WAN de rota padrão manualmente, para isso, acesse o menu "WAN" e aba "Interface WAN padrão", a seguir selecione na caixa a WAN que deseja inserir como interface de WAN padrão.

Acompanhe a imagem a seguir.

Definindo a interface de WAN padrão
