2.1. Criando DBA profile

   Serão configurados três DBA Profiles, separados por tipo de serviço, simulando um cenário Triple Play com dados, voz e vídeo.
Os parâmetros utilizados nos perfis foram definidos apenas para fins de demonstração e ambiente de testes, podendo ser ajustados conforme a necessidade da rede, quantidade de assinantes e banda desejada para cada serviço.

A imagem a seguir demonstra a utilização do comando.

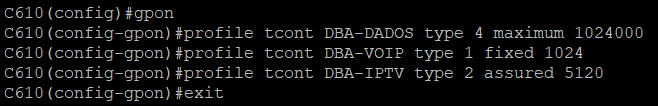

Criar DBA Profile.

Criação dos 3 profiles DBAs utilizados

Comandos utilizados:

gpon
profile tcont DBA-DADOS type 4 maximum 1024000
profile tcont DBA-VOIP type 1 fixed 1024
profile tcont DBA-IPTV type 2 assured 5120
exit

2.2. Criando ONU-TYPE profile

   O perfil ONU Type define as características do modelo de ONT que será provisionado na OLT, informando recursos como capacidade máxima de T-CONTs e GEM Ports suportados.
Este perfil será utilizado posteriormente durante o processo de autorização da ONT.
Nota: Recomenda-se não utilizar a opção "onu-type-if" durante a criação deste template, pois ela pode limitar a flexibilidade do provisionamento em determinados cenários.

Criação do perfil ONU-TYPE.

Definição do onu-type utilizado

Comandos utilizados:

pon
onu-type ITBS-FHTT-TYPE gpon description 4xETH,2xPOTS max-tcont 32 max-gemport 128
exit

2.3. Criando LINE profile

   Neste exemplo, estamos configurando um único line profile que contém os 3 tipos de serviços utilizados no cenário de acordo com as vlans previamente definidas.
O Line Profile é responsável pela definição dos parâmetros de transmissão da ONT, realizando a associação entre os T-CONTs, DBA Profiles, GEM Ports e os serviços VLAN utilizados no ambiente. Através dessas configurações, o tráfego recebido pela ONT será corretamente associado ao respectivo serviço configurado na OLT.

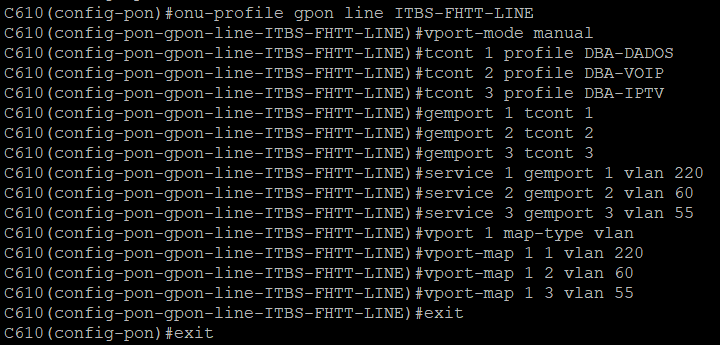

Criando line profile.

Criando o Line Profile — associação entre T-CONT, DBA e GEM Ports

Comandos utilizados:

pon
onu-profile gpon line ITBS-FHTT-LINE
vport-mode manual
tcont 1 profile DBA-DADOS
tcont 2 profile DBA-VOIP
tcont 3 profile DBA-IPTV
gemport 1 tcont 1
gemport 2 tcont 2
gemport 3 tcont 3
service 1 gemport 1 vlan 220
service 2 gemport 2 vlan 60
service 3 gemport 3 vlan 55
vport 1 map-type vlan
vport-map 1 1 vlan 220
vport-map 1 2 vlan 60
vport-map 1 3 vlan 55
exit
exit

3.1. Identificando ONTs conectadas

   Antes de iniciar o provisionamento, é necessário identificar as ONTs que já estão conectadas fisicamente à rede GPON, mas ainda não foram autorizadas pela OLT.

Listar ONTs não configuradas.

Lista de ONTs não configuradas

Comandos utilizados:

show pon onu uncfg

3.2. Autorizando e vinculando o Line profile na ONT

   Após identificar o número de série da ONT, é possível realizar sua autorização na porta PON específica. Nesta etapa a ONT é associada ao perfil ONU Type e também ao Line profile criado anteriormente, permitindo que a OLT reconheça corretamente suas características e recursos definidos.

Autorizando a ONT.

Autorizando a ONT

Comandos utilizados:

interface gpon_olt-1/3/10
onu 5 type ITBS-FHTT-TYPE sn FHTTC030A62D
bind-onu 5 profile line ITBS-FHTT-LINE
exit

3.3. Verificando status da ONT

   Após a autorização, recomenda-se verificar se a ONT sincronizou corretamente com a OLT.

O comando abaixo permite consultar o estado operacional das ONTs provisionadas, indicando se estão online, offline ou apresentando alguma falha de comunicação.

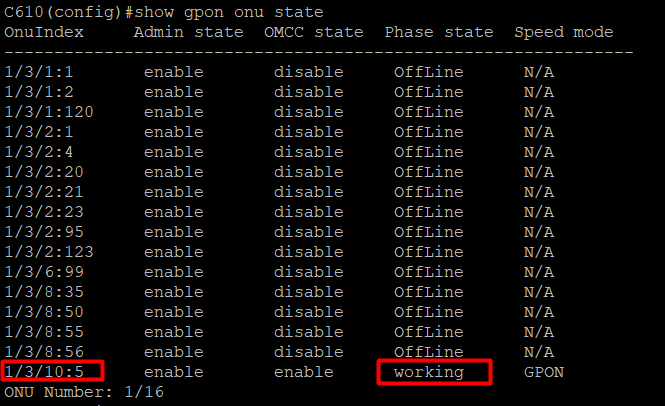

Visualizar status das ONTs.

Informação que a ONT está online

Comandos utilizados:

show gpon onu state

3.4. Configurando VPORT para a ONT

   Nesta etapa são criados os VPORTs (Virtual Ports), que representam interfaces lógicas de serviço da ONT dentro da OLT.

Nota: A sintaxe do comando abaixo “vport-1/3/10.5:1” possui o seguinte significado: “:1” indica o índice 1 do vport configurado para a ONT 5 conectada na porta 10 da placa GPON conectada no slot 3 “vport-1/3/10.5”

Configurando VPORT.

Vinculando VPORT com as VLANs de serviço

Comando utilizado:

interface vport-1/3/10.5:1
service-port 1 user-vlan 220 vlan 220
service-port 2 user-vlan 60 vlan 60
service-port 3 user-vlan 55 vlan 55
exit

3.5. Configuração IPTV

   A configuração consiste em definir a Multicast VLAN (MVLAN), indicar a porta uplink responsável por receber os fluxos multicast provenientes da rede e associar os VPORTs das ONTs que terão acesso ao serviço.

Também serão definidos o modo de operação IGMP e a versão do protocolo utilizada pelos assinantes.

As configurações apresentadas neste guia correspondem apenas ao cenário utilizado durante os testes realizados. Alterações nos parâmetros ou a utilização de métodos diferentes de configuração devem ser previamente validadas para garantir o correto funcionamento do serviço IPTV no ambiente desejado.

Nota: Para o serviço de IPTV, existem diferentes possibilidades de configuração na OLT ZTE, podendo variar conforme requisitos do ambiente.

Configurar os parâmetros de IPTV na OLT.

Configuração global de IPTV e VPORT da ONT

Comando utilizado:

igmp enable
igmp  mvlan 55
group-filter disable
source-port gei-1/1/5
host-version v2
work-mode snooping
receive-port vport-1/3/10.5:1
exit

4. CONFIGURAÇÃO WEB DA ONT

   Após finalizar todas as configurações na OLT, é necessário realizar a configuração da ONT Intelbras/FiberHome através da interface web do equipamento, para que os serviços provisionados na OLT entrem efetivamente em funcionamento.

Nesta etapa serão configurados os parâmetros WAN da ONT via web, permitindo o funcionamento dos serviços de internet, voz e IPTV conforme o cenário configurado anteriormente.

• PPPoE (vlan 220 - Internet)
• DHCP (vlan 60 - Voz)
• BRIDGE (vlan 55 - IPTV)

Após realizar o login no equipamento, siga as instruções de configuração de cada WAN.

4.1. Configuração WAN como cliente PPPoE

   Nesta etapa será configurada a interface WAN utilizando o modo PPPoE para o serviço de internet. A conexão utilizará a VLAN 220, previamente configurada na OLT, sendo responsável pelo tráfego de dados da ONT.

Neste exemplo, as interfaces LAN 1, LAN 2, LAN 3 e WLAN serão associadas a esta WAN, permitindo que os dispositivos conectados à ONT tenham acesso à internet através da VLAN 220.

Verifique a imagem a seguir.

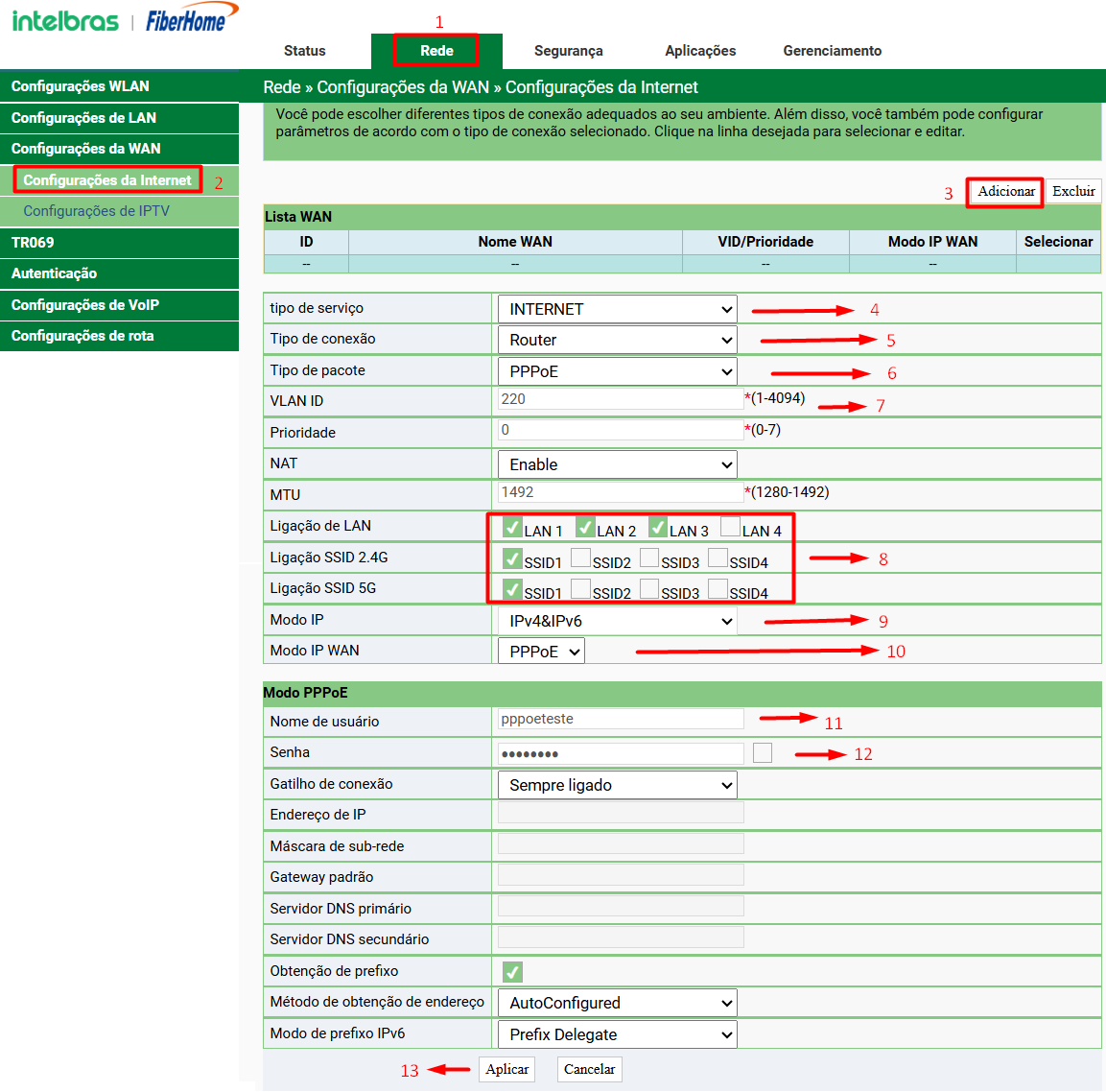

Configurando WAN PPPoE

1. Acessar o menu Rede.
2. Acessar o submenu Configurações da Internet.
3. Clicar em Adicionar.
4. Selecionar INTERNET.
5. Selecionar Router.
6. Selecionar PPPoE.
7. Inserir a VLAN desejada.
8. Selecionar as interfaces lan mapeadas para a interface wan.
9. Selecionar o protocolo ip desejado.
10. Selecionar o modo PPPoE.
11. Inserir o usuário do cliente PPPoE.
12. Inserir a senha do usuário PPPoE.
13. Clicar em Aplicar para salvar a configuração.

Para verificar o status da conexão wan pppoe, acesse o menu conforme imagem abaixo:

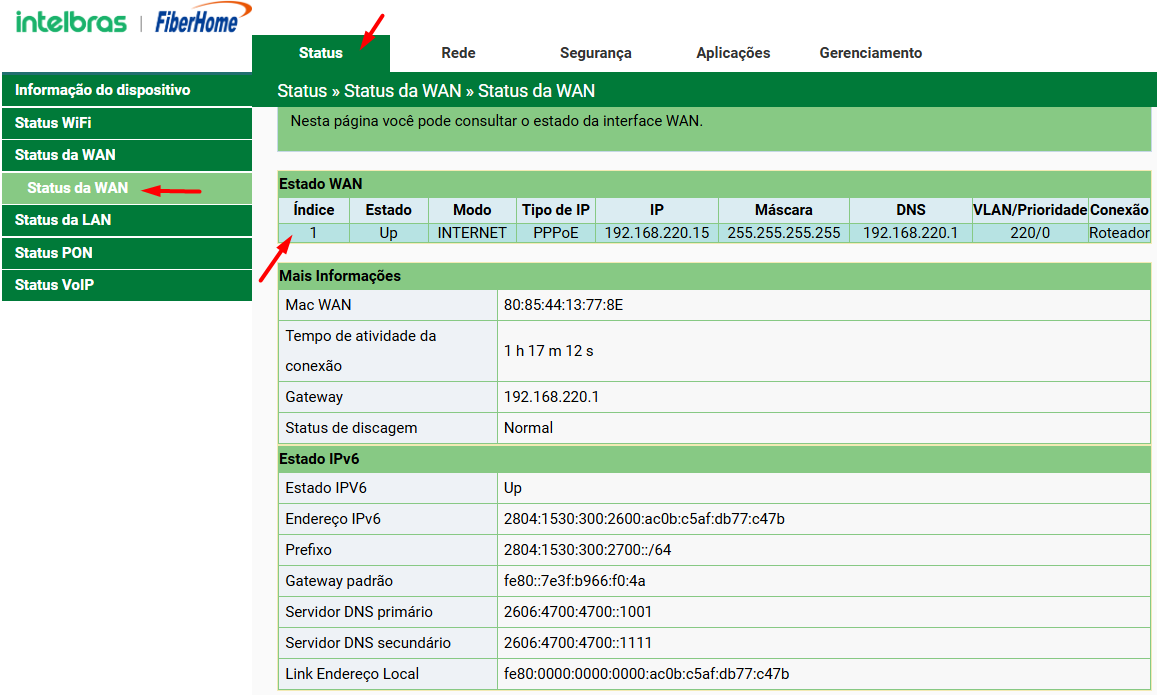

Status da interface WAN PPPoE

4.2. Configuração WAN como cliente DHCP

   Nesta etapa será configurada a interface WAN utilizando o modo cliente DHCP para o serviço de voz. A conexão utilizará a VLAN 60, previamente configurada na OLT, sendo responsável pelo tráfego de voz da ONT.

Também é necessário realizar a configuração da conta VoIP na ONT, responsável pelo registro no servidor SIP previamente configurado.

Verifique a imagem a seguir.

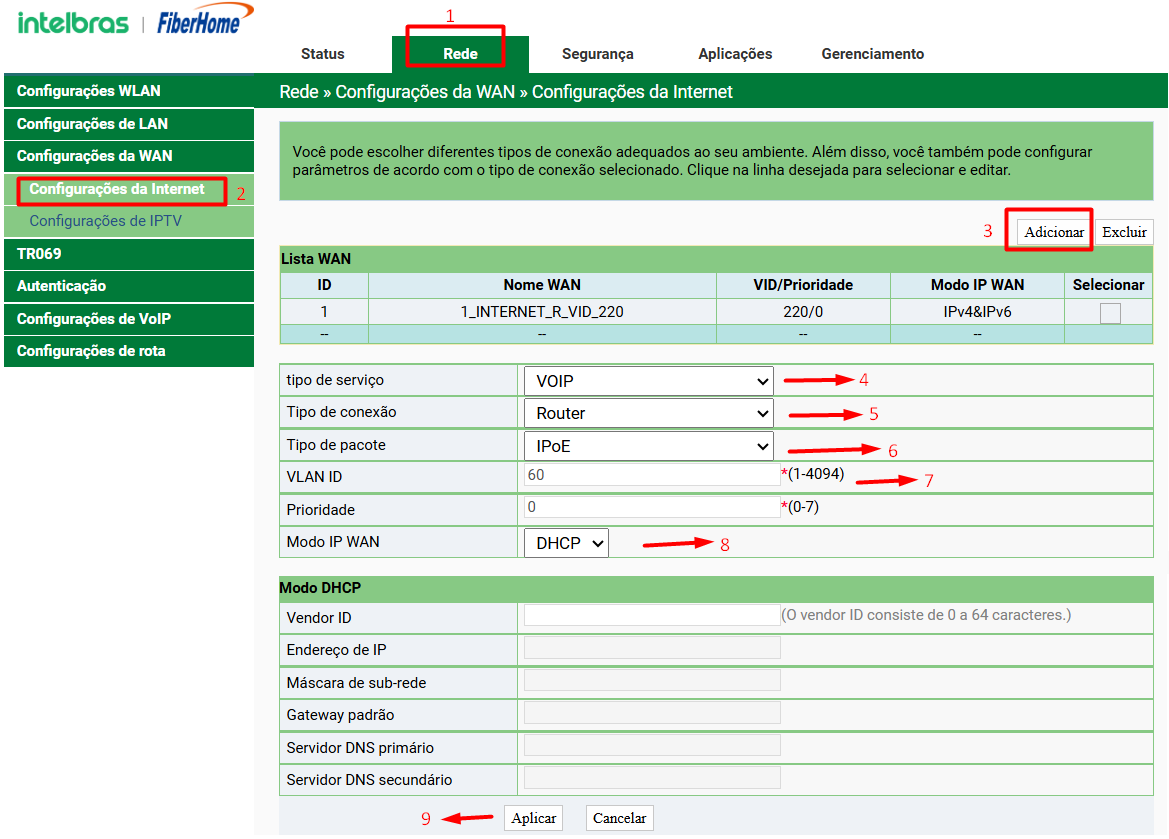

Configurando WAN DHCP

1. Acessar o menu Rede.
2. Acessar o submenu Configurações da Internet.
3. Clicar em Adicionar.
4. Selecionar VOIP.
5. Selecionar Router.
6. Selecionar IPoE.
7. Inserir a VLAN desejada.
8. Selecionar DHCP.
9. Clicar em Aplicar para salvar a configuração.

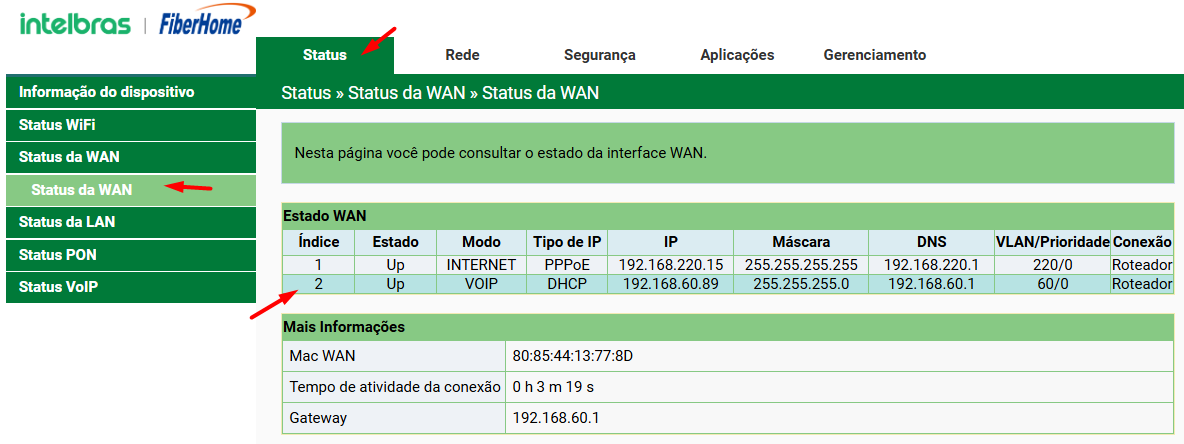

Para verificar o status da conexão wan voip, acesse o menu conforme imagem abaixo:

Status da interface WAN DHCP

Nesta etapa será realizada a configuração da conta SIP na interface web da ONT, permitindo o funcionamento do serviço de voz de acordo com os parâmetros disponibilizados pela operadora. O exemplo apresentado neste guia demonstra uma configuração SIP básica, utilizada apenas para validação do funcionamento do serviço, não contemplando ajustes avançados ou características específicas do servidor SIP utilizado no ambiente.

Verifique a imagem a seguir.

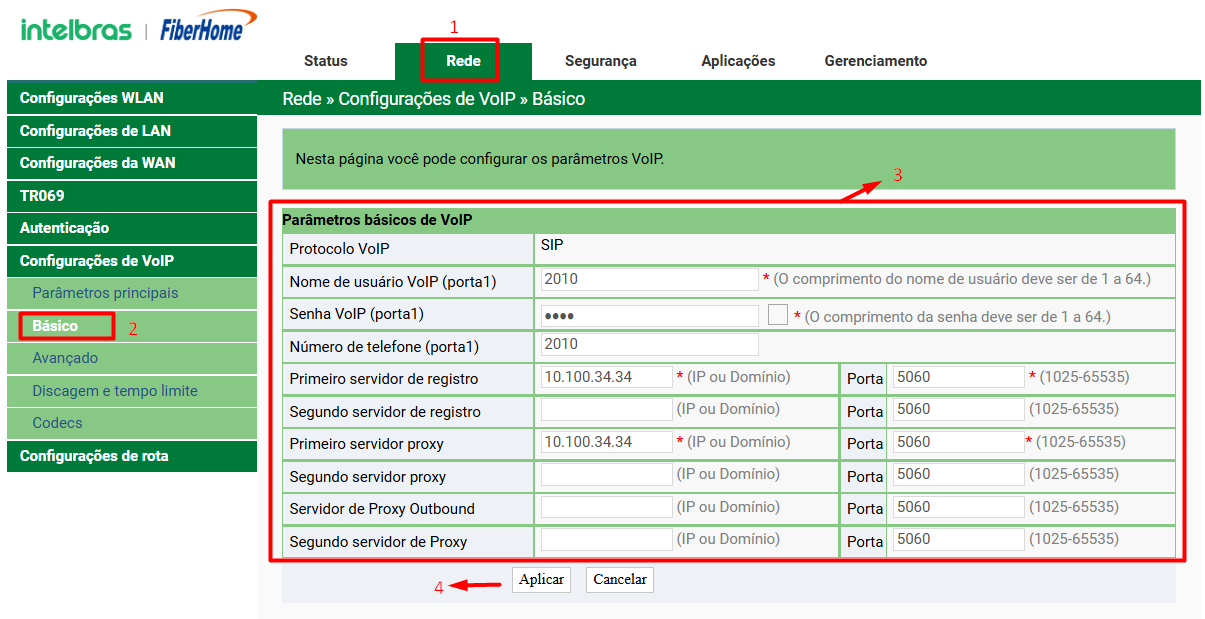

Configurando conta VoIP

1. Acessar o menu Rede.
2. Acessar o submenu Configurações VoIP > Básico.
3. Inserir as informações da conta VOIP.
4. Clicar em Aplicar para salvar a configuração.

Para verificar o status da conta voip, acesse o menu conforme imagem abaixo:

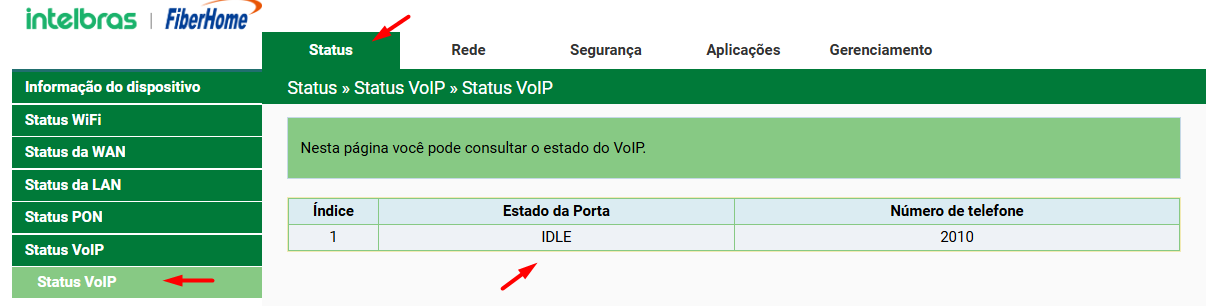

Status da conta VoIP

Nota: Quando o estado da porta estiver exibido como IDLE, isso indica que a interface se encontra registrada e pronta para receber chamadas.

4.3. Configuração WAN como Bridge

   Nesta etapa será configurada a interface WAN em modo Bridge para o serviço IPTV. Neste cenário, a VLAN 55, previamente configurada na OLT, será utilizada para o encaminhamento do tráfego de vídeo entre a operadora e o dispositivo conectado à ONT.

Neste exemplo, a porta LAN 4 estará mapeada com a WAN configurada, em uma conexão no modo bridge, sendo a porta LAN 4 da ONT a interface de conexão com o dispositivo responsável pelo acesso ao serviço IPTV, como um STB (Set-Top Box), disponibilizado pela operadora.

O cenário apresentado neste guia utiliza uma configuração simplificada de IPTV, com o objetivo de demonstrar a integração básica entre a OLT e a ONT em ambiente de testes. Dependendo da arquitetura e da plataforma de vídeo utilizada pela operadora, podem ser necessários ajustes adicionais relacionados a multicast, IGMP e demais parâmetros específicos do serviço IPTV.

Verifique a imagem a seguir.

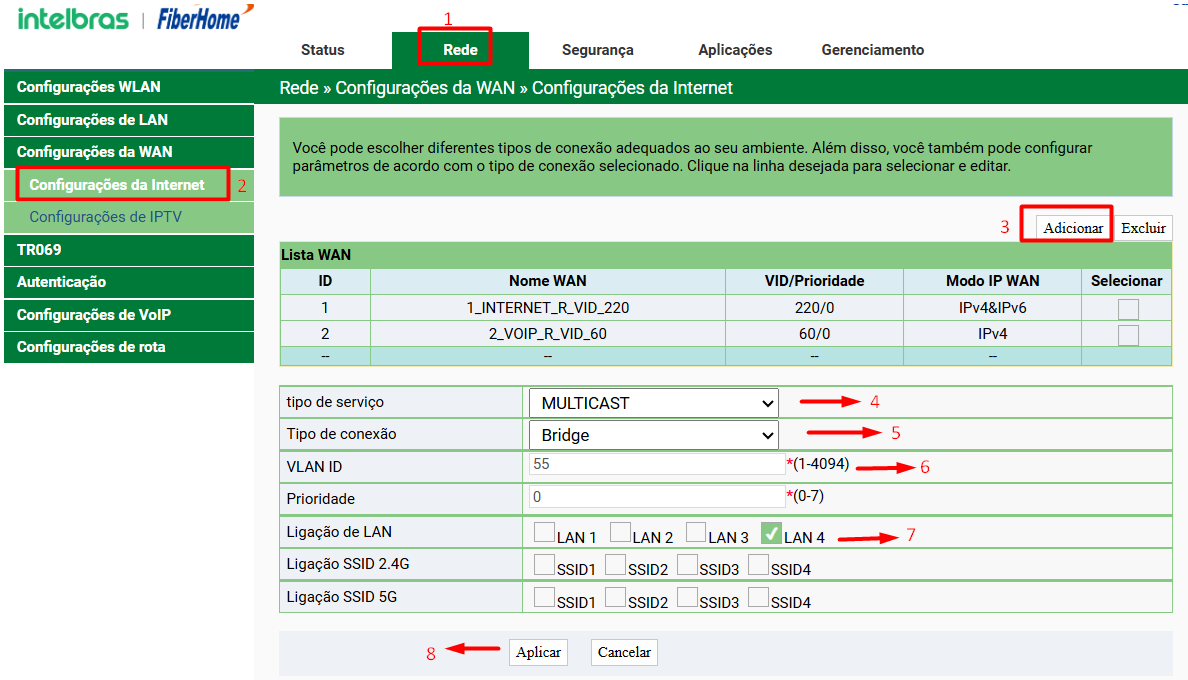

Configurando WAN Bridge

1. Acessar o menu Rede.
2. Acessar o submenu Configurações da Internet.
3. Clicar em Adicionar.
4. Selecionar MULTICAST.
5. Selecionar Bridge.
6. Inserir a VLAN desejada.
7. Selecionar as interfaces LAN mapeadas para a interface WAN.
8. Clicar em Aplicar para salvar a configuração.

Nota: neste exemplo, a interface WAN em modo Bridge está sendo utilizada para o serviço IPTV. Caso seja utilizada para outro tipo de serviço em bridge, no passo 4 deve-se selecionar a opção INTERNET ao invés de MULTICAST.

Após realizar a configuração da WAN em modo Bridge, é necessário configurar a Multicast VLAN utilizada pelo serviço IPTV, conforme demonstrado nos passos a seguir:

Para a configuração da Multicast VLAN, siga os passos abaixo.

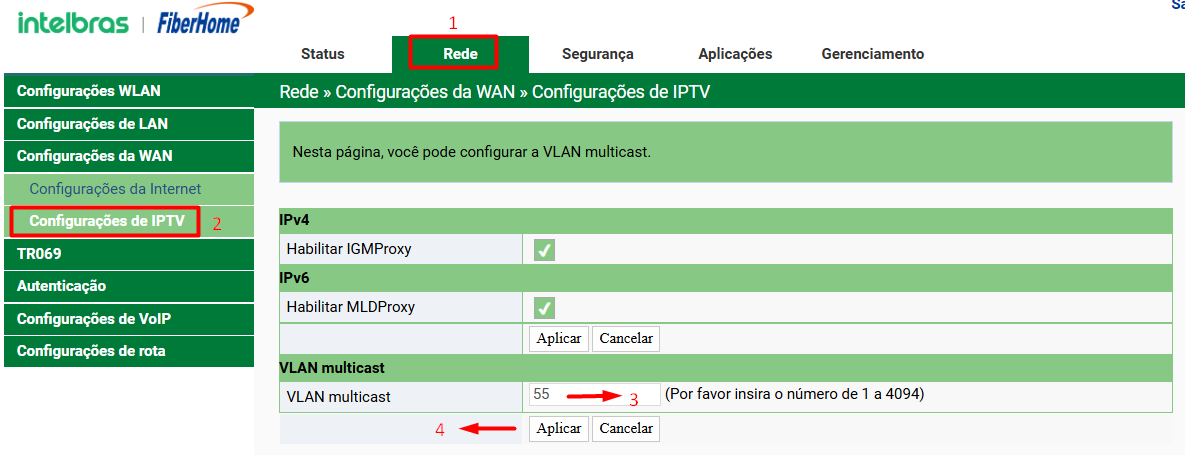

Configuração multicast vlan - IPTV

1. Acessar o menu Rede.
2. Acessar o submenu Configurações de IPTV.
3. Inserir a vlan de multicast utilizada para o tráfego de vídeo/IPTV.
4. Clicar em Aplicar para salvar a configuração.

Para verificar o status da conexão wan bridge, acesse o seguinte menu.

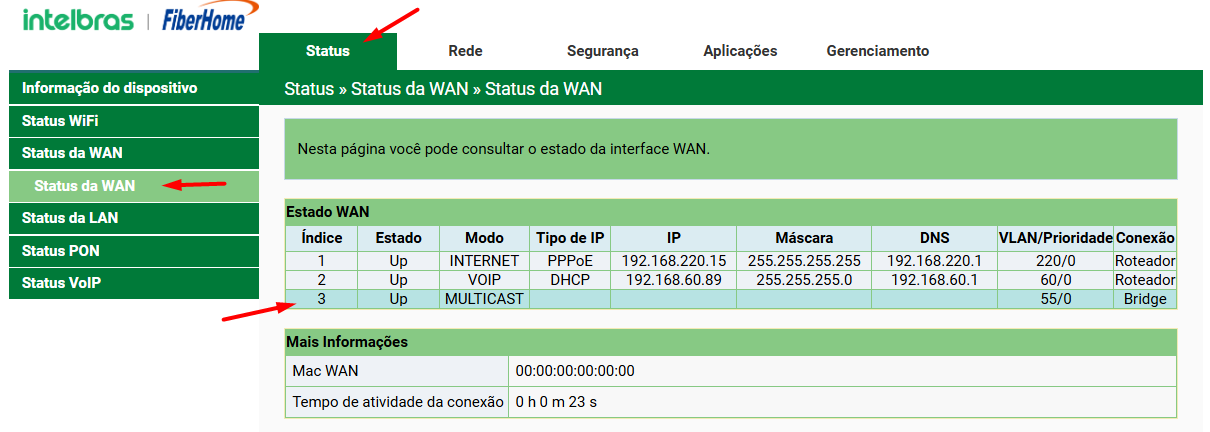

Status da interface WAN

Nota: como a WAN está configurada como bridge, não haverá endereço IP atribuído na interface.

ATUALIZAÇÃO DE FIRMWARE NA OLT ZTE C610

   O conteúdo apresentado nesta seção descreve o procedimento para atualização do firmware da ONT Intelbras/Fiberhome por meio da OLT ZTE C610. Siga os passos abaixo para realizar o processo corretamente.

Nota: os comandos executados nesta sessão são realizados no primeiro nível de acesso da OLT “#”.

Verificando versão da ONT

Ao acessar a OLT, execute o comando abaixo informando o slot, a porta GPON e o ONU-ID da ONT desejada.

Verificar versão de firmware da ONT.

Versões de firmware da ONT

Comando utilizado:

show remote-unit information gpon_olt-1/3/10 5

Iniciando a atualização remota da ONT

   Para iniciar o carregamento do arquivo, deve-se executar o comando abaixo informando o nome do arquivo do firmware bem como as credenciais de acesso do servidor FTP previamente configurado.

Nota: Após o download, a ONT será atualizada e reiniciada automaticamente.

Iniciando donwload do firmware.

Iniciando donwload do firmware

Comando utilizado:

remote-unit update-and-reboot HG6145F4581.bin gpon_olt-1/3/10 5 remote ftp ipaddress 10.100.25.3 user ftp-user password ftp-password

Verificando status e resultado da atualização da ONT

   Após iniciar o processo de atualização, é possível acompanhar o progresso da tarefa conforme imagens abaixo.

Verificar o progresso.

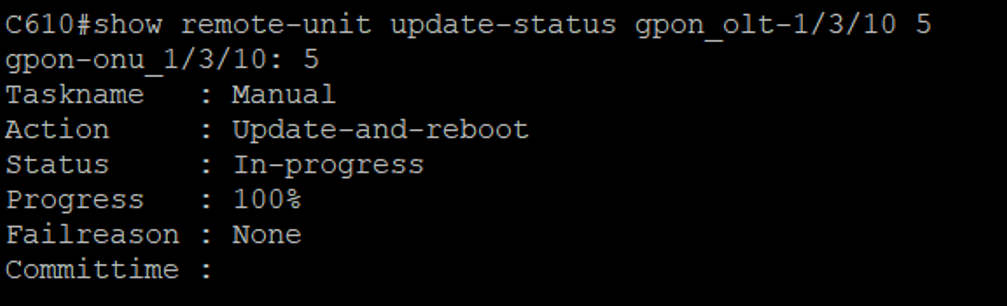

Download em andamento

Download em andamento

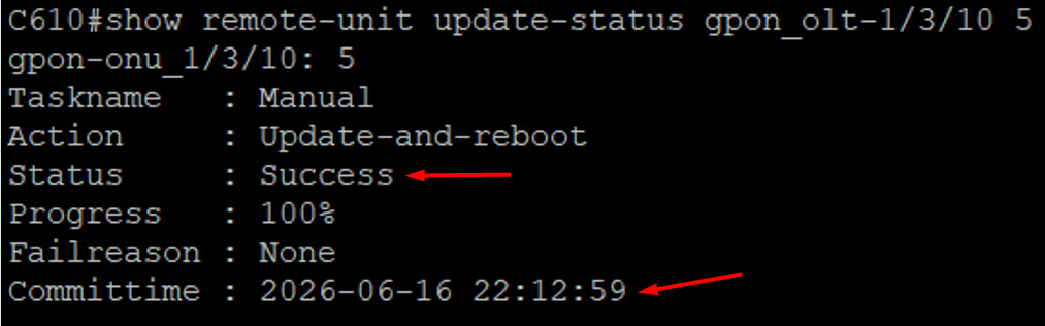

Ao finalizador o processo, a ONT irá reiniciar e informar a hora de atualização.

Atualização com sucesso

Comando utilizado:

show remote-unit update-status gpon_olt-1/3/10 5

Por fim, para verificar se a atualização foi bem-sucedida, execute o comando “show remote-unit information gpon_olt-1/3/10 5" conforme demonstrado anteriormente, ou verifique na tela de status da interface web da ONT, conforme a figura a seguir.

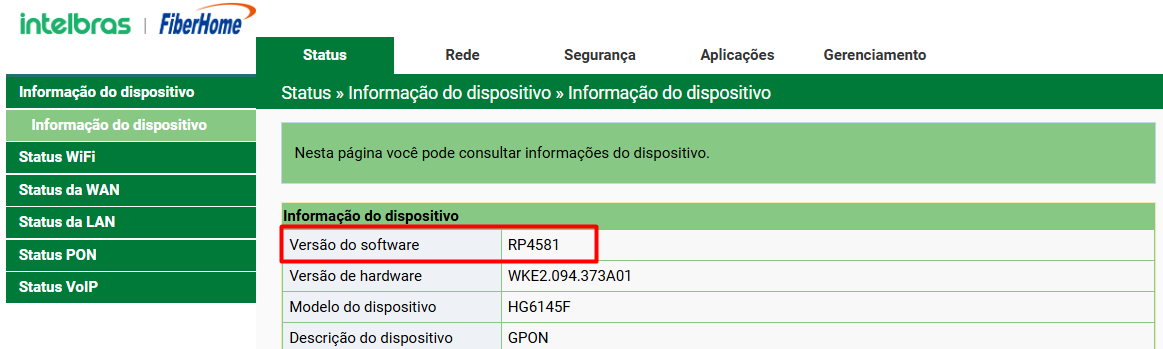

Verificando a versão de firmware pela WEB
