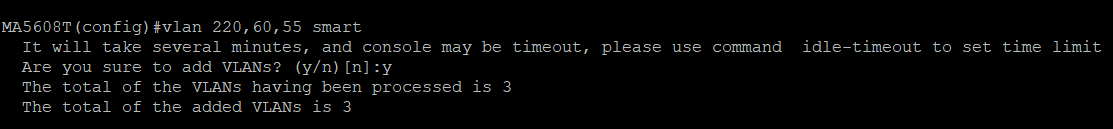

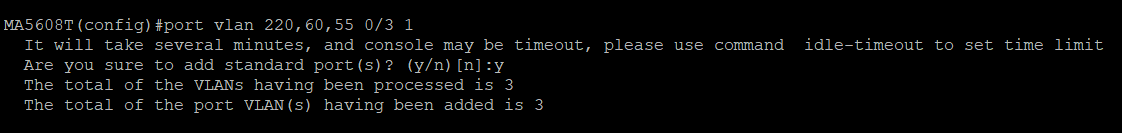

2.1. Criando DBA profile

    Serão configurados três DBA Profiles, separados por tipo de serviço, simulando um cenário Triple Play com dados, voz e vídeo.
Os parâmetros utilizados nos perfis foram definidos apenas para fins de demonstração e ambiente de testes, podendo ser ajustados conforme a necessidade da rede, quantidade de assinantes e banda desejada para cada serviço.

A imagem a seguir demonstra a utilização do comando.

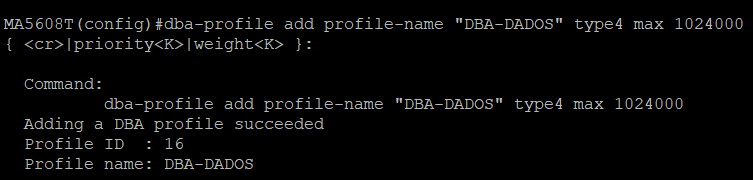

Criando o perfil de controle de banda de dados

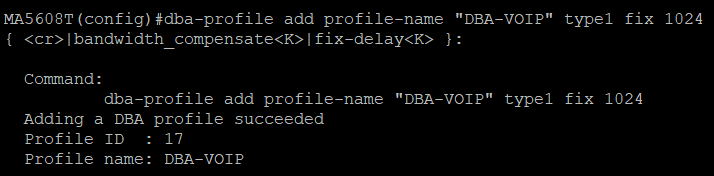

Criando o perfil de controle de banda de voz

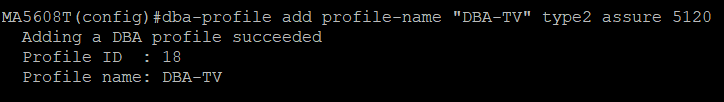

Criando o perfil de controle de banda de vídeo

Comandos utilizados:

dba-profile add profile-name "DBA-DADOS" type4 max 1024000
dba-profile add profile-name "DBA-VOIP" type1 fix 1024
dba-profile add profile-name "DBA-TV" type2 assure 5120

2.2. Criando LINE profile

   Será configurado um único line profile com os 3 tipos de serviços utilizados no cenário de acordo com as vlans previamente definidas.
O Line Profile é responsável pela definição dos parâmetros de transmissão da ONT, realizando a associação entre os T-CONTs, DBA Profiles, GEM Ports e os serviços VLAN utilizados no ambiente. Através dessas configurações, o tráfego recebido pela ONT será corretamente associado ao respectivo serviço configurado na OLT.

A imagem a seguir apresenta os comandos em execução.

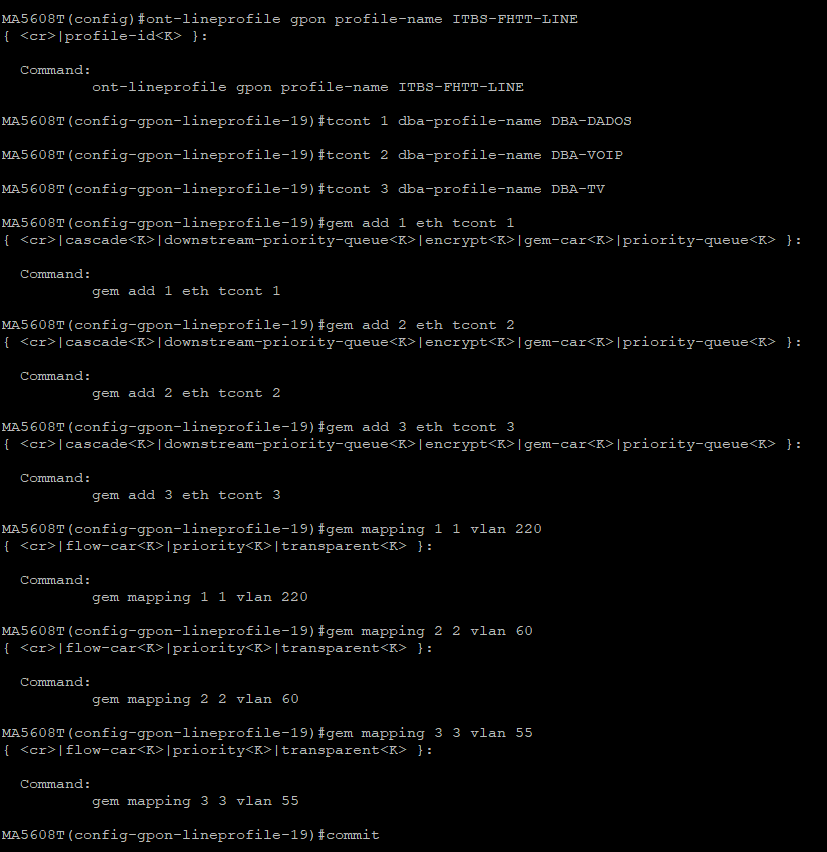

Criando o Line Profile — associação entre T-CONT, DBA e GEM Ports

Comandos utilizados:

ont-lineprofile gpon profile-name ITBS-FHTT-LINE
tcont 1 dba-profile-name DBA-DADOS
tcont 2 dba-profile-name DBA-VOIP
tcont 3 dba-profile-name DBA-TV
gem add 1 eth tcont 1
gem add 2 eth tcont 2
gem add 3 eth tcont 3
gem mapping 1 1 vlan 220
gem mapping 2 2 vlan 60
gem mapping 3 3 vlan 55
commit

2.3. Criando SRV profile

   Service Profile é responsável pela definição das interfaces da ONT que serão utilizadas pelos serviços configurados, realizando a associação entre as interfaces físicas da ONT e os serviços provisionados na OLT. A opção adaptive, utilizada no exemplo, permite que a OLT identifique automaticamente a quantidade de portas disponíveis na ONT, aplicando a configuração de forma dinâmica conforme o modelo conectado.

A imagem a seguir serve para visualização dos comandos.

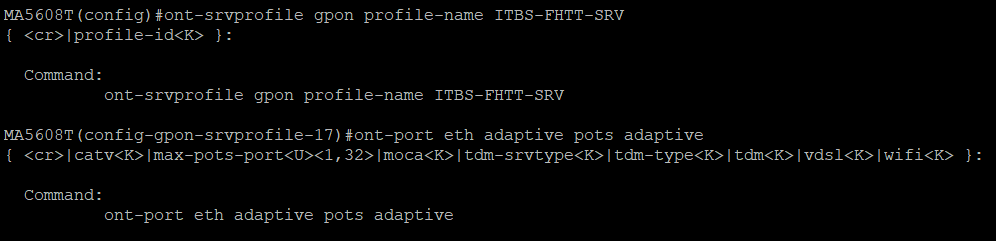

Criando o SRV Profile

Comandos utilizados:

ont-srvprofile gpon profile-name ITBS-FHTT-SRV
ont-port eth adaptive pots adaptive
commit

3.1. Identificando ONTs conectadas

    Caso o recurso de detecção automática esteja desabilitado, devemos acessar a interface GPON correspondente à placa onde a ONT está conectada e habilitar a detecção automática na porta PON desejada

A imagem a seguir demonstra a utilização do comando.

Ativando o comando "display ont autofind"

Comandos utilizados:

interface gpon 0/0
port 6 ont-auto-find enable

    Para visualizar as ONTs detectadas pela OLT, execute o comando na interface GPON especificando a porta PON desejada, ou retorne para o diretório de configuração para especificar todas as portas PON:

• PORT-ID, correspondente à porta PON onde a ONT está conectada.
• ONT-SN, correspondente ao GPON-SN da ONT que será ativada.

Verifique a imagem a seguir para compreender os passos.

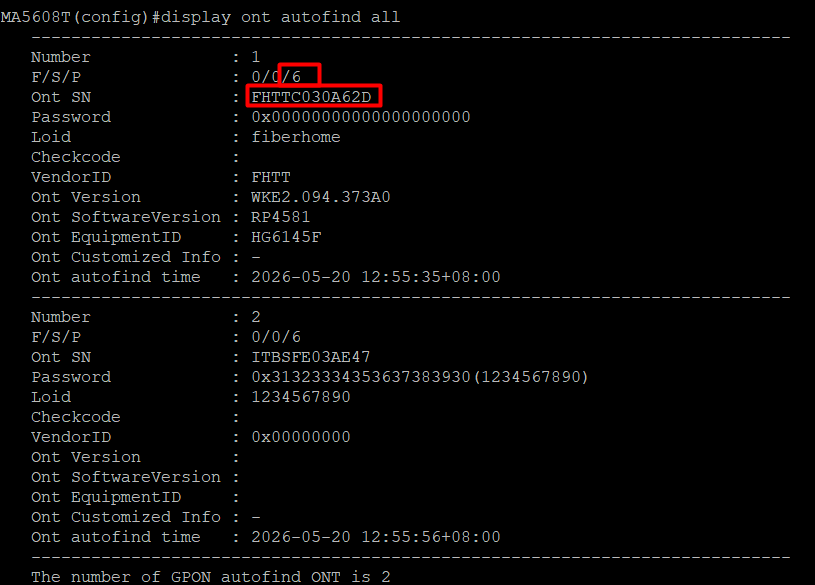

Mostrando ONTs sem provisionamento

Comandos utilizados:

display ont autofind all

3.2. Provisionando

   Para realizar o provisionamento da ONT, é necessário acessar a interface GPON correspondente à placa onde o equipamento está conectado e executar o comando abaixo, informando a porta PON, o GPON-SN da ONT, além dos perfis Line Profile e Service Profile criados anteriormente:

A imagem a seguir demonstra a execução dos comandos.

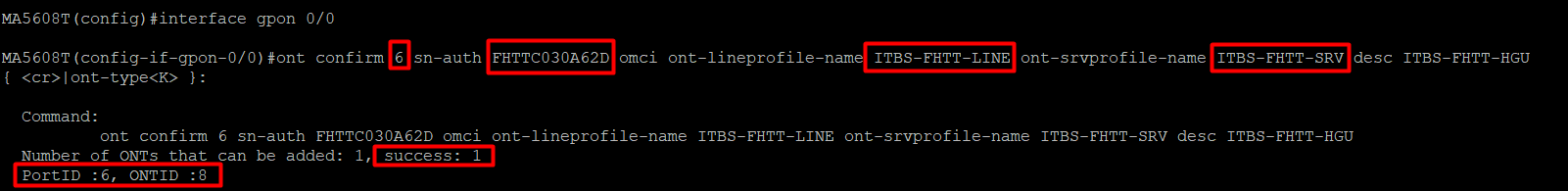

Provisionando a ONT

Nota: verificar se a ativação da ONT ocorreu com sucesso e anotar o ID atribuído pela OLT à ONT.

Comandos utilizados:

ont confirm 6 sn-auth FHTTC030A62D omci ont-lineprofile-name ITBS-FHTT-LINE ont-srvprofile-name ITBS-FHTT-SRV desc ITBS-FHTT-HGU

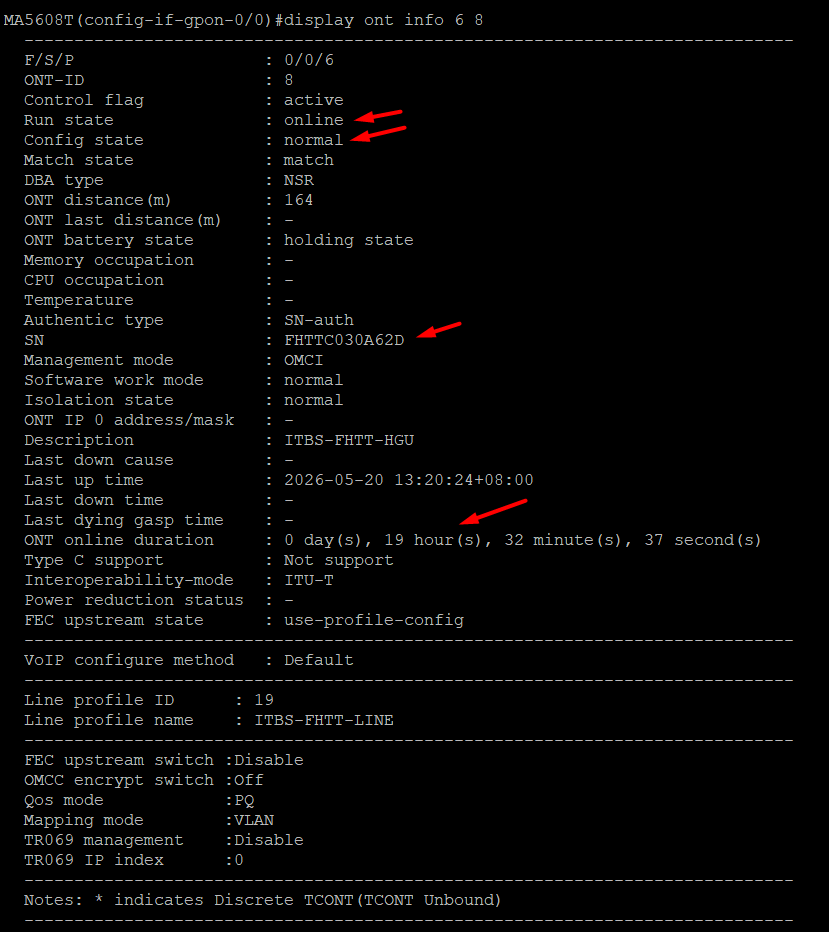

Para visualizar informações gerais da ONT já provisionada, bem como o status operacional, acesse a interface GPON correspondente e execute o seguinte comando.

A imagem a seguir exibe parte do retorno do comando

Informações da ONT provisionada

Comando utilizado — onde 6 corresponde à porta GPON e 8 ao ONU-ID da ONT:

display ont info 6 8

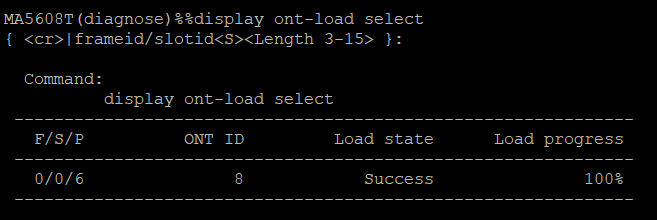

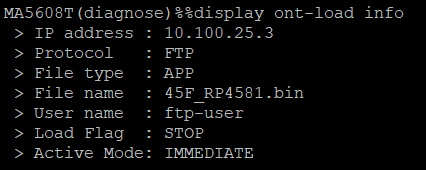

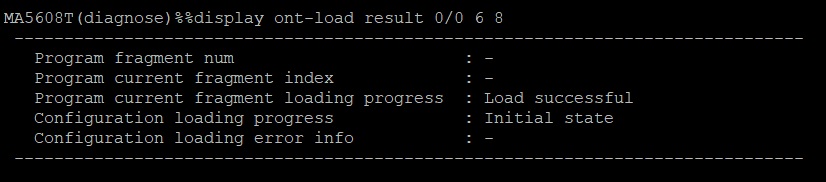

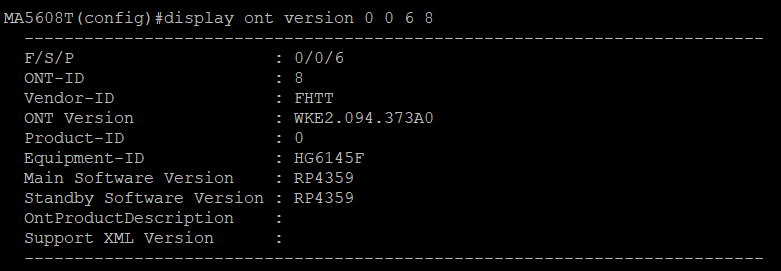

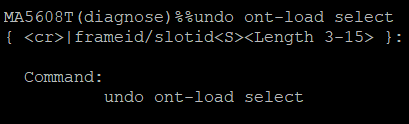

3.3. Criando service-port

   Como última etapa da configuração da OLT Huawei, é necessário criar os service-port, que são responsáveis pelo encaminhamento dos serviços entre a ONT e as VLANs configuradas no uplink da OLT.

Continuando com o cenário utilizado neste exemplo, serão criados três service-port, sendo um para cada VLAN de serviço configurada anteriormente:

• VLAN 220 - Internet
• VLAN 60 - Voz
• VLAN 55 - IPTV

Cada service-port será responsável por associar a respectiva VLAN ao GEM Port configurado no Line Profile, permitindo o correto encaminhamento do tráfego entre a ONT e a rede da operadora.

A imagem a seguir demonstra o comando sendo executado.

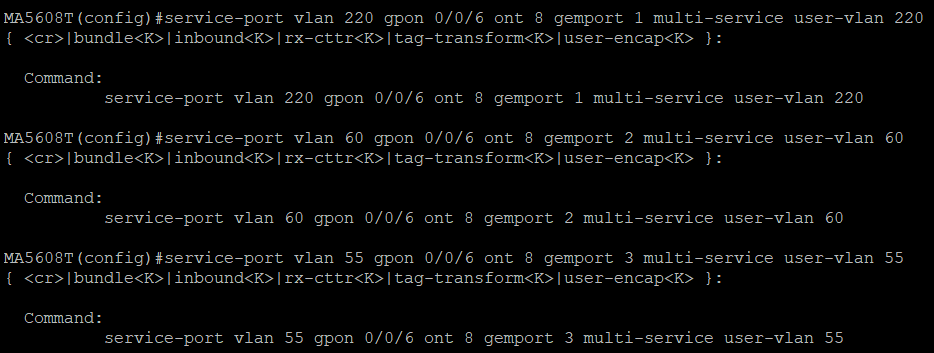

Criando service-port

Comandos utilizados:

service-port vlan 220 gpon 0/0/6 ont 8 gemport 1 multi-service user-vlan 220
service-port vlan 60 gpon 0/0/6 ont 8 gemport 2 multi-service user-vlan 60
service-port vlan 55 gpon 0/0/6 ont 8 gemport 3 multi-service user-vlan 55

3.4. Configuração IPTV

   Configurando usuário no BTV e na Multicast VLAN:

Para que a ONT possa utilizar o serviço de IPTV multicast, é necessário realizar o cadastro do assinante tanto no serviço BTV quanto na multicast VLAN configurada na OLT Huawei. Antes disso, é necessário identificar o índice (INDEX) do service-port criado anteriormente na VLAN de IPTV. Esse identificador será utilizado nas próximas etapas da configuração.

A imagem a seguir demonstra o comando sendo executado.

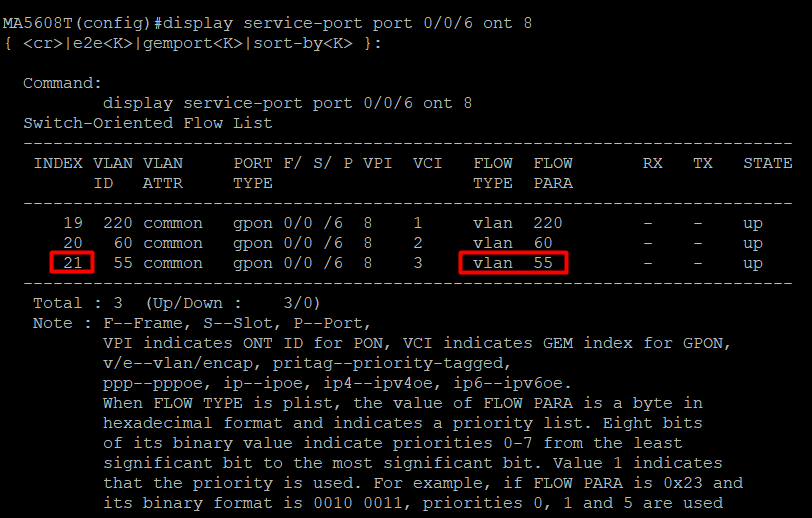

Visualizando service-port configuradas

Comando utilizado:

display service-port port 0/0/6 ont 8

Após identificar o INDEX do service-port utilizado pelo serviço IPTV, será necessário vincular o index na configuração BTV.
Para a configuração dos parâmetros BTV da OLT Huawei, siga os procedimentos abaixo.

Nota: para o serviço de IPTV, existem diferentes possibilidades de configuração na OLT Huawei, podendo variar conforme os requisitos do ambiente. As configurações apresentadas neste guia correspondem apenas ao cenário utilizado durante os testes. Alterações nos parâmetros ou a utilização de métodos diferentes de configuração devem ser previamente validadas para garantir o correto funcionamento do serviço IPTV no ambiente desejado.

A imagem a seguir demonstra o comando sendo executado.

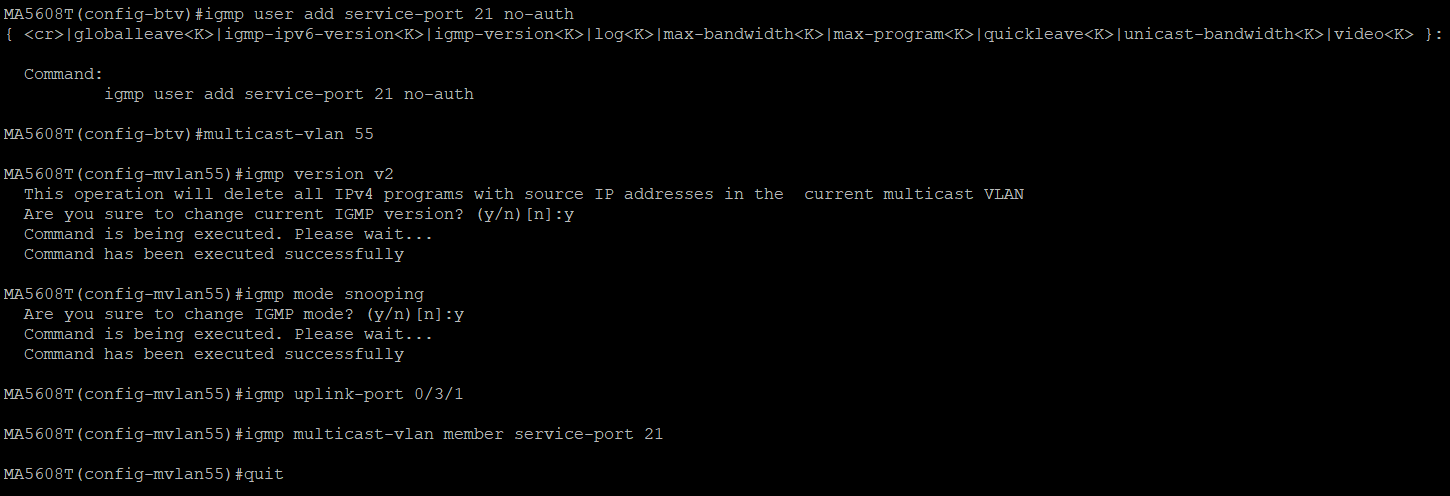

Configurando multicast vlan

Comando utilizado:

btv
igmp user add service-port 21 no-auth
multicast-vlan 55
igmp version v2
igmp mode snooping
igmp uplink-port 0/3/1
igmp multicast-vlan member service-port 21
quit

4.1. Configuração WAN como cliente PPPoE

   Nesta etapa será configurada a interface WAN utilizando o modo PPPoE para o serviço de internet. A conexão utilizará a VLAN 220, previamente configurada na OLT, sendo responsável pelo tráfego de dados da ONT.

Neste exemplo, as interfaces LAN 1, LAN 2, LAN 3 e WLAN serão associadas a esta WAN, permitindo que os dispositivos conectados à ONT tenham acesso à internet através da VLAN 220.

Verifique a imagem a seguir.

Configurando WAN PPPoE

1. Acessar o menu Rede.
2. Acessar o submenu Configurações da Internet.
3. Clicar em Adicionar.
4. Selecionar INTERNET.
5. Selecionar Router.
6. Selecionar PPPoE.
7. Inserir a VLAN desejada.
8. Selecionar as interfaces lan mapeadas para a interface wan.
9. Selecionar o protocolo ip desejado.
10. Selecionar o modo PPPoE.
11. Inserir o usuário do cliente PPPoE.
12. Inserir a senha do usuário PPPoE.
13. Clicar em Aplicar para salvar a configuração.

Para verificar o status da conexão wan pppoe, acesse o menu conforme imagem abaixo:

Status da interface WAN PPPoE

4.2. Configuração WAN como cliente DHCP

   Nesta etapa será configurada a interface WAN utilizando o modo cliente DHCP para o serviço de voz. A conexão utilizará a VLAN 60, previamente configurada na OLT, sendo responsável pelo tráfego de voz da ONT.

Também é necessário realizar a configuração da conta VoIP na ONT, responsável pelo registro no servidor SIP previamente configurado.

Verifique a imagem a seguir.

Configurando WAN DHCP

1. Acessar o menu Rede.
2. Acessar o submenu Configurações da Internet.
3. Clicar em Adicionar.
4. Selecionar VOIP.
5. Selecionar Router.
6. Selecionar IPoE.
7. Inserir a VLAN desejada.
8. Selecionar DHCP.
9. Clicar em Aplicar para salvar a configuração.

Para verificar o status da conexão wan voip, acesse o menu conforme imagem abaixo:

Status da interface WAN DHCP

Nesta etapa será realizada a configuração da conta SIP na interface web da ONT, permitindo o funcionamento do serviço de voz de acordo com os parâmetros disponibilizados pela operadora. O exemplo apresentado neste guia demonstra uma configuração SIP básica, utilizada apenas para validação do funcionamento do serviço, não contemplando ajustes avançados ou características específicas do servidor SIP utilizado no ambiente.

Verifique a imagem a seguir.

Configurando conta VoIP

1. Acessar o menu Rede.
2. Acessar o submenu Configurações VoIP > Básico.
3. Inserir as informações da conta VOIP.
4. Clicar em Aplicar para salvar a configuração.

Para verificar o status da conta voip, acesse o menu conforme imagem abaixo:

Status da conta VoIP

4.3. Configuração WAN como Bridge

   Nesta etapa será configurada a interface WAN em modo Bridge para o serviço IPTV. Neste cenário, a VLAN 55, previamente configurada na OLT, será utilizada para o encaminhamento do tráfego de vídeo entre a operadora e o dispositivo conectado à ONT.

O cenário apresentado neste guia utiliza uma configuração simplificada de IPTV, com o objetivo de demonstrar a integração básica entre a OLT e a ONT em ambiente de testes. Dependendo da arquitetura e da plataforma de vídeo utilizada pela operadora, podem ser necessários ajustes adicionais relacionados a multicast, IGMP e demais parâmetros específicos do serviço IPTV.

Verifique a imagem a seguir.

Configurando WAN Bridge

1. Acessar o menu Rede.
2. Acessar o submenu Configurações da Internet.
3. Clicar em Adicionar.
4. Selecionar MULTICAST.
5. Selecionar Bridge.
6. Inserir a VLAN desejada.
7. Selecionar as interfaces LAN mapeadas para a interface WAN.
8. Clicar em Aplicar para salvar a configuração.

Nota: neste exemplo, a interface WAN em modo Bridge está sendo utilizada para o serviço IPTV. Caso seja utilizada para outro tipo de serviço em bridge, no passo 4 deve-se selecionar a opção INTERNET ao invés de MULTICAST.

Após realizar a configuração da WAN em modo Bridge, é necessário configurar a Multicast VLAN utilizada pelo serviço IPTV, conforme demonstrado nos passos a seguir:

Para a configuração da Multicast VLAN, siga os passos abaixo.

Configuração multicast vlan - IPTV

1. Acessar o menu Rede.
2. Acessar o submenu Configurações de IPTV.
3. Inserir a vlan de multicast utilizada para o tráfego de vídeo/IPTV.
4. Clicar em Aplicar para salvar a configuração.

Para verificar o status da conexão wan bridge, acesse o seguinte menu.

Status da interface WAN

Nota: como a WAN está configurada como bridge, não haverá endereço IP atribuído na interface.
