VERIFICANDO A VERSÃO DA OLT

     O procedimento descrito nesta seção tem por objetivo retornar quais as versões de hardware e software dos cards da OLT, além de apresentar em qual slot da OLT serem configurados os serviços.

     Primeiramente, ao acessar a OLT, deve-se entrar no modo configuração executando o comando “configure terminal”. Dentro do modo de configuração global, config, basta executar "show card" para identificar quais cards estão presentes na OLT, conforme pode ser visto na figura a seguir.

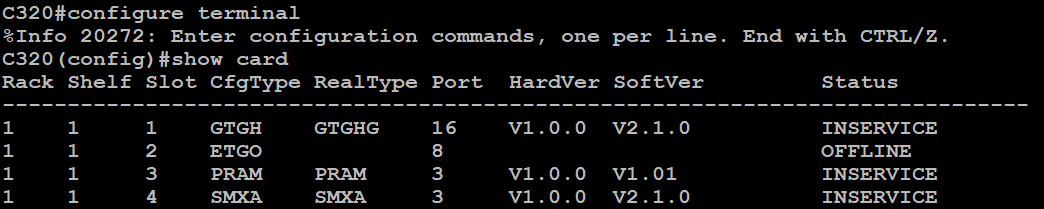

Verificando cards

Comandos utilizados:

configure terminal
show card

     Na figura acima é possível ver que há 4 cards na OLT, estando 3 em funcionamento, sendo um card “GTGH”, um card “PRAM” e um card “SMXA”. O card “SMXA” é o card uplink, o card “GTGH” é o card de serviço, enquanto o card “PRAM” é responsável pela parte de energia. Para mais detalhes sobre as placas apresentadas anteriormente, executar o comando "show card rackno RACK-ID shelfno SHELF-ID slotno SLOT-ID", em que RACK-ID, SHELD-ID e SLOT-ID são os mesmos apresentados na figura acima.

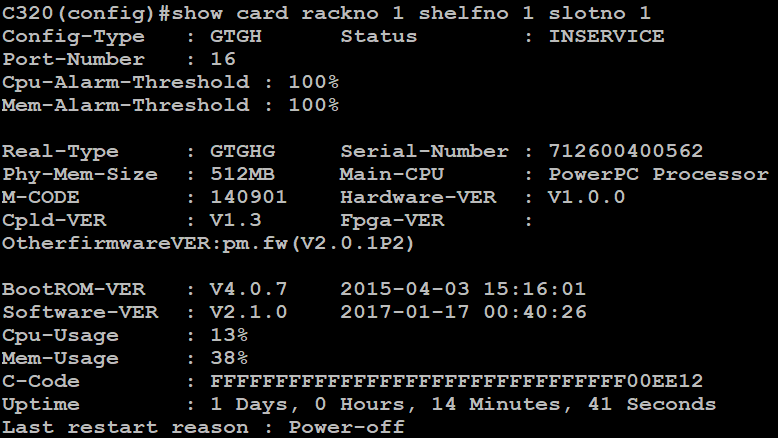

Visualizar mais detalhes sobre os cards

Comandos utilizados:

show card rackno 1 shelfno 1 slotno 1

     No provisionamento realizado neste documento, a CPE estava conectada na porta PON número "3" do SLOT-ID "1". Enquanto que a porta uplink estava na porta "3" do SLOT-ID "4".

MODO DE CONFIGURAÇÃO ROUTER

Importante: todos os comandos a seguir serão executados dentro do modo “configure terminal”.

1. CONTROLE E PERFIL DE SERVIÇOS

   Nesta seção será demonstrada a criação e configuração dos perfis necessários para o provisionamento na OLT ZTE.

Os perfis configurados neste exemplo serão:
ONU-TYPE Profile — Responsável pela informação das capacidades do modelo da ONU.
DBA Profile — Responsável pelo controle de banda upstream da ONU.

1.1. Criando ONU-TYPE profile

    Inicialmente, deve-se acessar o modo PON executando o comando “pon”. Dentro do modo PON é possível definir o tipo de modelo para a onu e configurar suas propriedades, podendo ir desde à descrição até o número e tipos de serviços suportados pelo equipamento.

Criando ONU-TYPE

Comandos utilizados:

pon
onu-type ITBS-FHTT-TYPE gpon description 1xETH max-tcont 8 max-gemport 16
exit

“Adeque a description em base no hardware do seu produto, exemplo: **AN5506-02B - 2xETH,1xPOTS.

1.2. Criando DBA profile

    Serão configurados dois DBA Profiles: um destinado ao tráfego de dados do assinante e outro para tráfego de gerenciamento TR-069. Os parâmetros utilizados foram definidos apenas para fins de demonstração e ambiente de testes, podendo ser ajustados conforme a necessidade da rede, quantidade de assinantes e requisitos de banda de cada serviço.

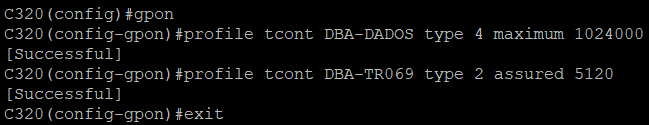

Criação dos 2 profiles DBAs utilizados

Comandos utilizados:

gpon
profile tcont DBA-DADOS type 4 maximum 1024000
profile tcont DBA-TR069 type 2 assured 5120
exit

2. AUTORIZAR E PROVISIONAR A ONU

   Nesta seção será realizado a autorização e o provisionamento da ONU na OLT ZTE.

Os procedimentos apresentados a seguir demonstram:

• Identificar a onu conectada na porta PON.
• Autorizar a onu.
• Associar perfis e serviços da onu.
• Provisionar os serviços da onu.

2.1. Identificando onu conectada

   Antes de iniciar o provisionamento, é necessário identificar as ONUs que já estão conectadas fisicamente à rede GPON, mas ainda não foram autorizadas pela OLT. O comando exibirá todas as ONUs conectadas e ainda não provisionadas nas interfaces PON da OLT, incluindo o número de série (GPON-SN), informação que será utilizada na etapa de autorização.

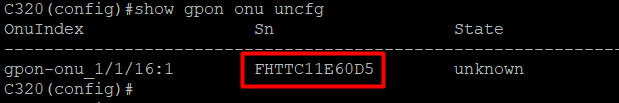

Lista de ONUs não configurada.

Comandos utilizados:

show gpon onu uncfg

             O Número serial (SN) do equipamento, que nesse caso é “FHTTC11E60D5”.

2.2. Acesando a interface gpon e autorizando a onu

   Após identificar o número de série da ONU, é possível realizar sua autorização na porta PON específica. Nesta etapa a ONU é associada ao perfil ONU Type, permitindo que a OLT reconheça corretamente suas características e recursos definidos. No exemplo abaixo, a ONU receberá o ID lógico 1 dentro da interface GPON gpon-olt_1/1/16.

Autorizando a ONU

Comandos utilizados:

interface gpon-olt_1/1/16
onu 1 type ITBS-FHTT-TYPE sn FHTTC11E60D5
exit

2.3. Configurando T-CONT, gemports e serviços da onu

   Nesta etapa, estaremos criando e definindo os parâmetros de transmissão da ONU, realizando a associação entre os T-CONTs, DBA Profiles, GEM Ports e os serviços VLAN utilizados no ambiente. Através dessas configurações, o tráfego recebido pela ONU será corretamente associado ao respectivo serviço configurado na OLT.

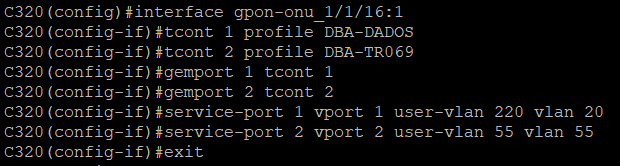

Associação entre T-CONT, DBA e GEM Ports

Comandos utilizados:

interface gpon-onu_1/1/16:1
tcont 1 profile DBA-DADOS
tcont 2 profile DBA-TR069
gemport 1 tcont 1
gemport 2 tcont 2
service-port 1 vport 1 user-vlan 220 vlan 220
service-port 2 vport 2 user-vlan 55 vlan 55
exit

2.4. Configurando os serviços na onu

   Após a criação dos fluxos de serviço, é necessário associar cada serviço ao respectivo GEM Port. Após esta etapa, será necessário configurar as respectivas vlan de serviço diretamente na interface wan da ONU.

Vinculando os vlans na ONU

Comandos utilizados:

pon-onu-mng gpon-onu_1/1/16:1
service 1 gemport 1 vlan 220
service 2 gemport 2 vlan 55
exit

3. CONFIGURAÇÃO WEB

   Após finalizar todas as configurações na OLT, é necessário realizar a configuração da ONU Intelbras/FiberHome através da interface web do equipamento, para que os serviços provisionados na OLT entrem efetivamente em funcionamento..

Neste guia serão demonstrados os três modos de operação da ONU (pppoe, dhcp e bridge). Vamos utilizar a VLAN 220 para configurar a wan PPPoE com o serviço de internet, a vlan 55 para configurar a wan DHCP com o serviço de TR069 e por último, será configurado a wan Bridge, repetindo uma das vlans, apenas com o objetivo de demonstrar a configuração da wan na ONU.

3.2. Modo PPPoE

   Nesta etapa será configurada a interface WAN utilizando o modo PPPoE para o serviço de internet. A conexão utilizará a VLAN 220, previamente configurada na OLT. A interfaces LAN 1, será associada a esta WAN, permitindo que os dispositivos conectados à nessa porta tenham acesso à internet através da VLAN 220.

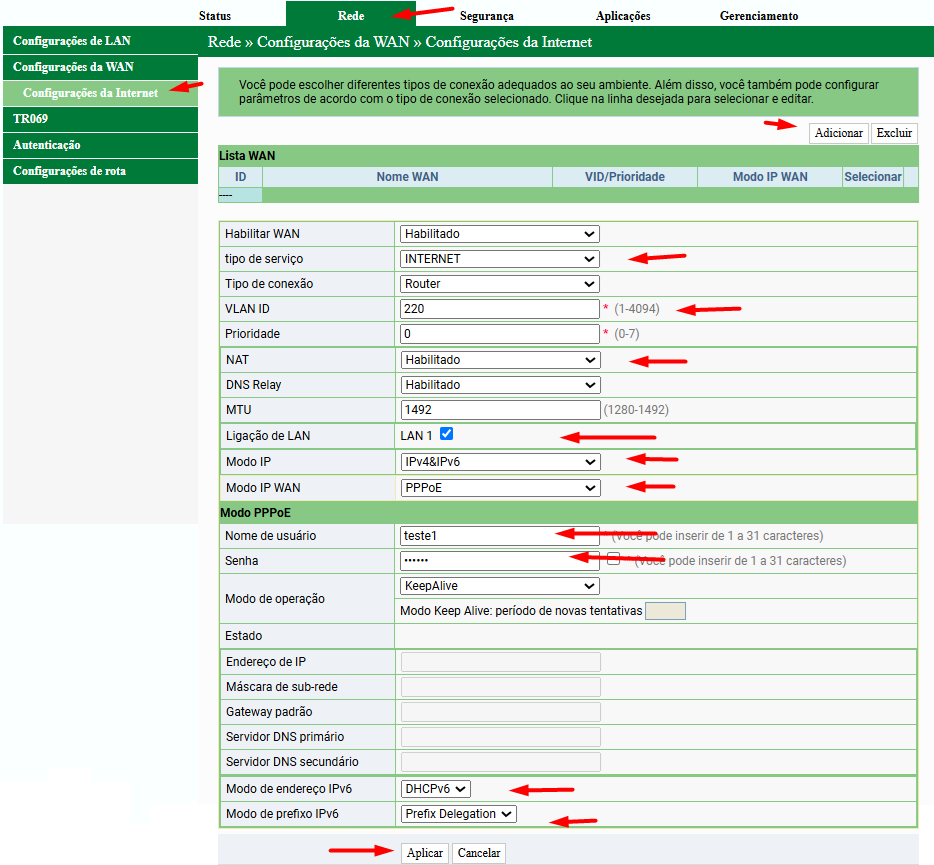

Configurando WAN PPPoE

Para verificar o status da conexão wan pppoe, acesse o menu conforme imagem abaixo:

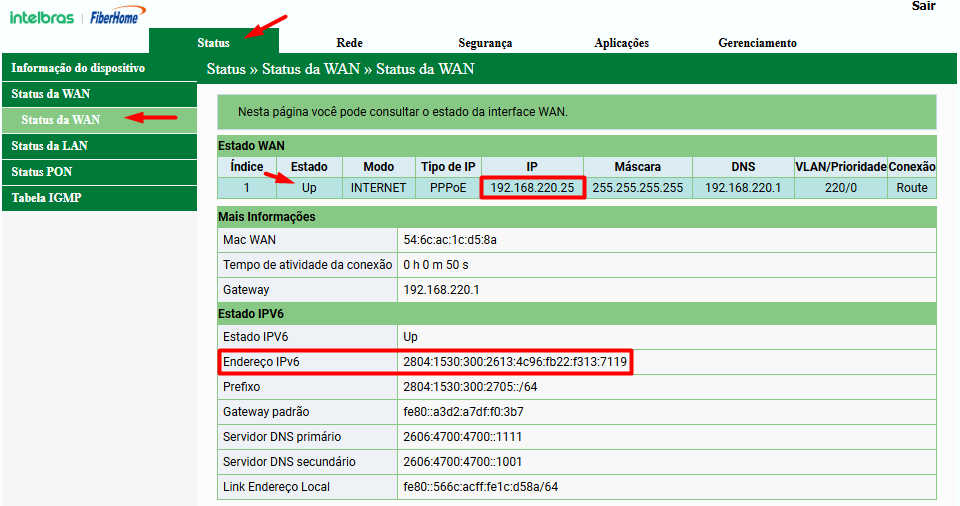

Verificando Status da WAN

3.1. Modo DHCP

   Nesta etapa será configurada a interface WAN utilizando o modo cliente DHCP para o serviço tr-069 utilizando a VLAN 55. O objetivo é demonstrar a interface wan operando no modo cliente dhcp.

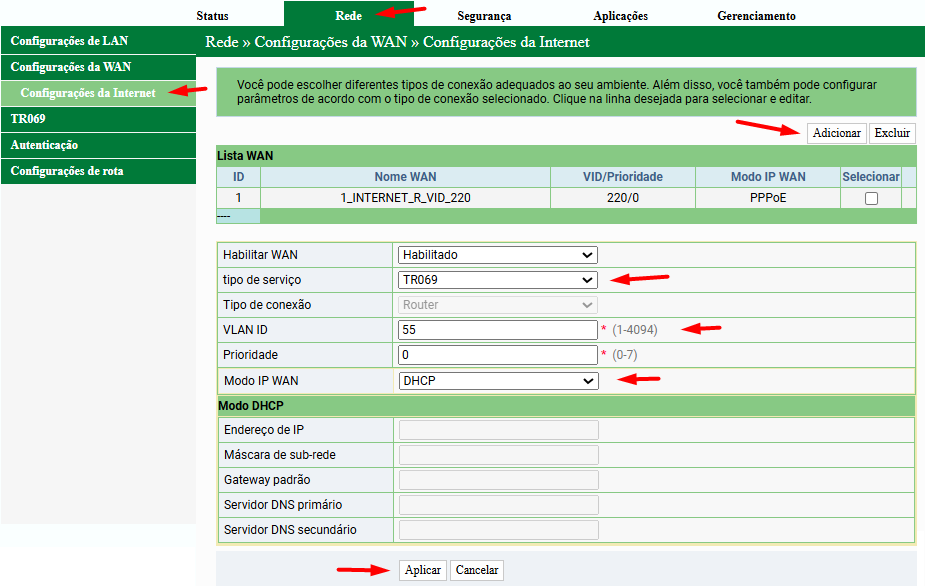

Configurando WAN DHCP

Para verificar o status da conexão wan dhcp, acesse o menu conforme imagem abaixo:

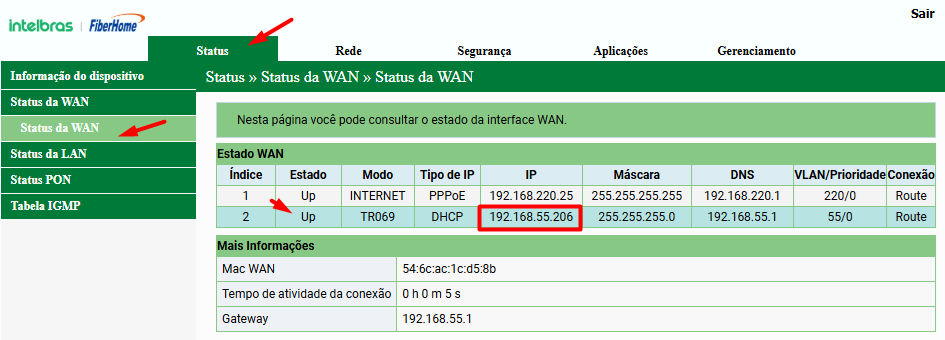

Verificando Status da WAN

3.3. Modo Bridge

   Nesta etapa será configurada a interface WAN em modo Bridge utilizando a VLAN 55. O objetivo é demonstrar a ONU configurada como bridge.

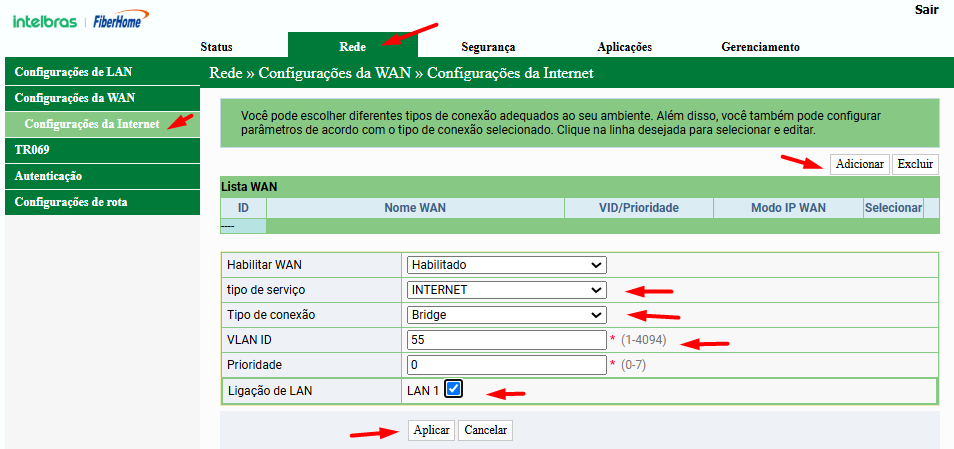

Configurando WAN Bridhe

Para verificar o status da conexão wan bridge, acesse o menu conforme imagem abaixo:

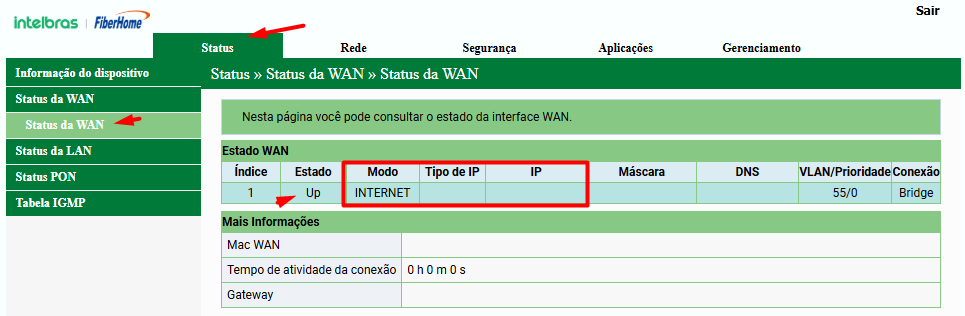

Verificando Status da WAN

Como a wan bridge não possui endereço IP, não é exibido nenhum valor na tabela de status, apenas o estado como UP.

---
